泰克TBS2074B示波器SPI總線調試技巧

　　隨著現代電子設備和嵌入式系統的迅猛發展，SPI總線成為了通信領域的重要標準之一。SPI（SerialPeripheralInterface）是一種同步串行通信協議，廣泛應用于微控制器與外部設備之間的數據傳輸，如傳感器、存儲器、顯示屏等。而在SPI總線調試過程中，示波器的作用不可小覷，尤其是泰克TBS2074B示波器，其憑借高性能和精準的信號捕捉能力，在調試工作中得到了廣泛應用。

　　1.SPI總線簡介

　　在深入SPI總線調試之前，我們需要先了解SPI協議的基本工作原理。SPI協議是一種主從式的串行通信協議，通信雙方之間通過四條信號線進行數據傳輸：時鐘線（SCLK）、主輸出從輸入線（MOSI）、主輸入從輸出線（MISO）和片選線（CS）。每個信號線在傳輸過程中扮演著不同的角色，而這也是SPI通信調試的關鍵所在。

　　SCLK（SerialClock）：時鐘信號，由主設備提供，控制數據的傳輸速率。

　　MOSI（MasterOutSlaveIn）：主設備輸出數據，供從設備接收。

　　MISO（MasterInSlaveOut）：從設備輸出數據，供主設備接收。

　　CS（ChipSelect）：用于選擇特定的從設備進行通信。

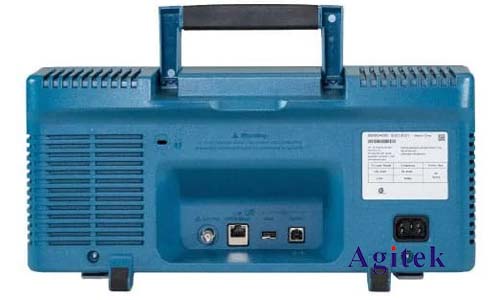

　　2.為什么選擇泰克TBS2074B示波器？

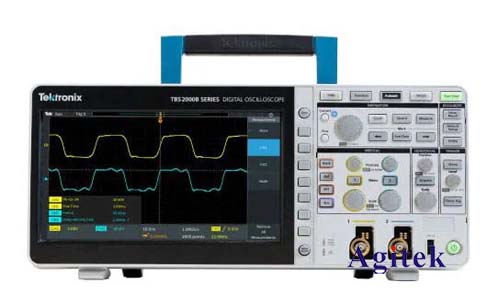

　　在SPI總線的調試中，示波器是不可或缺的工具。它能夠幫助工程師精確地查看每一條信號線的波形，判斷是否存在時序錯誤或信號干擾等問題。泰克TBS2074B示波器作為市場上知名的測試工具，其性能表現尤為出色，具備以下幾大優勢：

　　高帶寬：TBS2074B具有70MHz的帶寬，能夠清晰捕捉到SPI協議中高速傳輸?shù)男盘枴?/span>

　　高采樣率：提供最高2.5GS/s的采樣率，確保能夠精確捕捉到高速數字信號的細節。

　　自動測量功能：示波器內置多種自動測量功能，如周期、頻率、占空比等，方便用戶快速分析波形。

　　觸發功能：TBS2074B提供靈活的觸發選項，可以根據SPI信號的不同特性選擇合適的觸發條件，幫助用戶穩定捕獲所需信號。

　　利用TBS2074B，用戶能夠快速地獲取SPI總線中各個信號的時序波形，并且可以結合示波器的高級分析功能，迅速定位問題源。

　　3.SPI總線調試常見問題

　　在實際的SPI總線調試過程中，常常會遇到以下幾類問題：

　　3.1時序不匹配

　　SPI總線的通信是時序敏感的，時鐘信號（SCLK）與數據線（MOSI、MISO）之間的配合非常重要。常見的問題包括：

　　數據傳輸時，MISO和MOSI之間的相位錯位。

　　時鐘信號和數據的時序關系不正確，導致數據讀取錯誤。

　　使用泰克TBS2074B示波器時，可以通過“時序分析”功能，實時觀察時鐘信號與數據線之間的相位關系，并調節主設備的時鐘頻率或修改軟件配置來解決時序不匹配問題。

　　3.2噪聲干擾

　　由于SPI總線是一種同步通信協議，通信過程中信號的噪聲干擾往往會導致數據傳輸錯誤。常見的干擾源包括：

　　線路長、信號衰減。

　　電源噪聲引入。

　　通過TBS2074B示波器，可以使用“信號完整性分析”功能，觀察信號的波形是否存在噪聲，并通過增加濾波器、減小線長或優化PCB設計來減少干擾。

　　3.3片選信號問題

　　SPI總線的片選信號（CS）用于選擇特定的從設備進行通信。如果CS信號沒有正確控制，可能導致多個設備同時響應或設備響應錯誤。通過泰克TBS2074B示波器，用戶可以精確檢查CS信號的時序，確保每個從設備在正確的時間內被激活。

　　4.SPI總線調試技巧

　　調試SPI總線的關鍵在于對時序的精準掌控和信號的準確捕捉。下面是幾種實用的SPI調試技巧：

　　4.1使用示波器的多通道功能

　　SPI通信涉及多個信號通道，如SCLK、MOSI、MISO和CS。利用TBS2074B的四通道示波器功能，可以同時監測這些信號線的波形，并且通過波形對比，判斷時序關系是否正確。例如，檢查SCLK和MOSI信號的同步性，確保數據按時鐘同步正確傳輸。

　　4.2使用觸發功能鎖定波形

　　SPI總線通信的速度往往很高，手動捕捉波形可能會錯過重要數據。泰克TBS2074B的觸發功能可以幫助用戶穩定捕捉到特定事件或時刻的波形。例如，設置觸發條件為CS信號的上升沿或下降沿，當CS信號發生變化時，示波器會自動捕捉并顯示該時刻的波形，從而避免錯過關鍵時刻的數據傳輸。

　　4.3調整采樣率和存儲深度

　　SPI信號的頻率可能非常高，尤其是在高速通信的場景下。為了更好地捕捉到高速信號的細節，用戶需要根據需要調整示波器的采樣率和存儲深度。TBS2074B提供高達2.5GS/s的采樣率，在高速信號調試時尤為重要。通過適當設置，可以確保每個數據點都被精確捕捉，幫助工程師快速診斷問題。
