泰克TBS2074B示波器電源紋波測量

　　隨著電子設備的日益復雜化，電源系統的穩定性成為了設計中的核心問題之一。電源紋波，作為電源輸出中的一種常見干擾信號，可能會影響電路的性能，甚至導致設備故障。因此，進行電源紋波的精準測量是每一個電源設計師不可忽視的環節。本文將為大家詳細介紹如何利用泰克TBS2074B示波器進行電源紋波的高效測量，以及這種測試在電源設計中的重要性。

　　電源紋波測量的必要性

　　電源紋波通常是由電源內部的開關元件或其他電源模塊的不完全濾波所引起的。雖然這種紋波信號的頻率相對較低，但它們往往會帶來顯著的電氣噪聲，影響系統的穩定性。為了確保設備能夠在不同的工作環境中穩定運行，設計人員需要對電源輸出的紋波進行精準測量，并通過調節電源設計來優化電源質量。

　　電源紋波的測量通常涉及以下幾個方面：

　　紋波幅度：反映了紋波信號的強弱。

　　紋波頻率：紋波信號的頻率會影響其對系統的干擾程度，特別是在高頻電路中，紋波的影響尤為顯著。

　　紋波波形：對于某些應用，紋波的波形對電路的影響至關重要，必須了解其特性。

　　因此，正確選擇測試工具，并能精準測量這些參數，將直接影響到電源設計的質量和系統的穩定性。

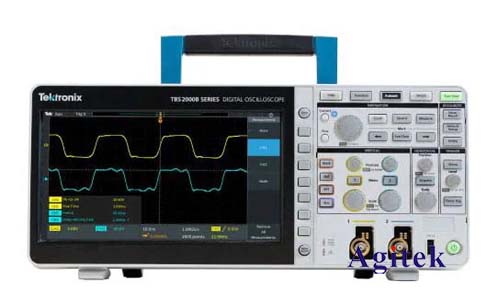

　　泰克TBS2074B示波器的優勢

　　泰克TBS2074B示波器作為一款高性能的示波器，以其卓越的信號采集能力和精準的測量功能廣受歡迎。該示波器具備200MHz的帶寬和2.5GS/s的采樣率，能夠捕捉到快速變化的信號，包括電源紋波。其豐富的觸發功能、超高的測量精度以及靈活的顯示方式，使得它成為電源設計師和工程師在測試電源紋波時的理想選擇。

　　TBS2074B示波器的主要特點包括：

　　高分辨率顯示：該示波器配備了高分辨率的顯示屏，可以清晰展示電源紋波的細節，幫助用戶更準確地分析信號的特性。

　　多通道支持：TBS2074B支持最多四個通道的同時測量，可以對電源系統的多個信號進行同步觀察和分析。

　　波形存儲與分析：通過內置的波形存儲功能，用戶可以輕松保存并回放測試數據，進行詳細的后期分析。

　　如何使用TBS2074B進行電源紋波測量

　　連接被測電源：將TBS2074B示波器的探頭連接到電源輸出端，確保接觸良好。一般情況下，可以將探頭連接到電源的正負輸出端，以測量電源的紋波信號。

　　設置合適的時間基準和電壓范圍：根據電源的工作特性，調整示波器的時間基準和電壓范圍，以確保能夠清晰顯示電源紋波。對于紋波信號，通常使用較低的時間基準（例如1ms/div或更低），以便捕捉到較為細致的波形。

　　調節觸發設置：為了確保示波器能夠穩定地捕獲到紋波信號，調整觸發設置非常重要。可以選擇邊沿觸發或單次觸發模式，保證每次觸發時都能準確顯示紋波信號的波形。

　　觀察波形并進行測量：在示波器屏幕上觀察電源的紋波波形，使用示波器內置的自動測量功能，測量紋波的幅度、頻率等參數。TBS2074B示波器還可以通過FFT功能分析信號的頻譜，幫助識別紋波的頻率成分。

　　通過上述步驟，設計人員可以快速、準確地測量電源的紋波情況，及時發現電源設計中的潛在問題，優化電源性能。

　　電源紋波測量的挑戰

　　盡管現代示波器具備強大的測量能力，但在實際測試過程中，仍然會遇到一些挑戰。電源紋波信號通常非常微弱，且頻率較低，因此如何提高測量精度并減少測量誤差成為了工程師們關注的重點。

　　泰克TBS2074B示波器憑借其高分辨率的屏幕和精確的觸發系統，在這方面提供了顯著的優勢。通過合理的探頭布線和接地技巧，設計人員還可以有效減少外部噪聲對測量結果的干擾，從而提高測試結果的準確性。

　　高效的電源優化與調試

　　在電源設計過程中，紋波信號的出現往往提示設計中的不完善之處。例如，濾波電容的選擇不當、開關元件的頻率不穩定，或者布局和接地設計的不足，都可能是導致電源紋波的原因。通過對紋波的準確測量，設計人員可以定位問題所在，并采取相應的改進措施。

　　改進濾波設計：通過增加適當?shù)臑V波電容，或優化濾波器的設計，可以有效降低電源紋波的幅度，確保電源輸出更加穩定。

　　調整開關頻率：在開關電源中，開關頻率對紋波的影響至關重要。通過調整開關頻率或使用不同的調制方式，可以有效減少高頻紋波的干擾。

　　優化布局和接地：在設計電源PCB時，合理布局和接地設計能夠減少噪聲源的影響，進而降低紋波的產生。

　　通過泰克TBS2074B示波器進行精準測量，設計人員能夠快速定位電源問題并優化設計，提升電源系統的整體性能。

　　電源紋波測量的實際案例

　　以某工業設備電源設計為例，設計人員在進行電源紋波測量時，發現電源輸出存在較大的低頻紋波。通過使用TBS2074B示波器，工程師能夠清楚地看到波形的細節，進一步分析問題所在。在測試過程中，設計人員調整了濾波電容的參數，并優化了電源的開關頻率，最終將紋波幅度降低到了一個理想范圍，從而提高了設備的穩定性和可靠性。

　　類似的案例在電子產品設計中并不少見。無論是在消費電子、通信設備，還是在醫療設備和工業控制系統中，電源紋波的控制都直接關系到系統的穩定運行。而TBS2074B示波器憑借其精確的測試能力，已經成為了無數工程師在電源設計中不可或缺的工具。

　　電源紋波的精確測量是電源設計中的一項重要任務。通過使用泰克TBS2074B示波器，設計人員不僅能夠快速、準確地測量電源輸出的紋波，還能在此基礎上對電源進行優化和調試，確保設備能夠穩定運行。憑借其強大的功能和高精度的測量能力，TBS2074B示波器無疑是每一個電源設計師的得力助手，為高品質電源設計提供了堅實的保障。
