泰克示波器TBS2074B噪聲測量方法

　　在電子產品研發與生產過程中，噪聲測量一直是確保信號質量、提升產品可靠性的關鍵步驟。尤其是在高頻電路和精密儀器的測試中，噪聲往往是影響性能的一個重要因素。為了應對日益復雜的測試需求，泰克公司推出了TBS2074B示波器，作為一款高性能的示波器，它不僅具備強大的信號處理能力，更在噪聲測量方面表現出色。

　　1.1泰克TBS2074B示波器概述

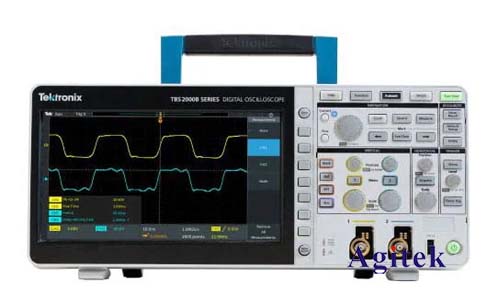

　　泰克TBS2074B示波器是一款4通道數字示波器，頻率帶寬高達70MHz，采樣率為1GSa/s，擁有豐富的測量工具和用戶友好的操作界面。其內置的高速數字信號處理器，可以實時捕捉和分析高頻信號，使得它在進行噪聲測量時，能夠提供極為精確的結果。

　　1.2噪聲測量的重要性

　　噪聲測量對于現代電子產品的開發至關重要，尤其是在通信、音頻、射頻和電源管理等領域。噪聲的存在不僅會影響信號的清晰度，甚至會導致系統的整體性能下降。在一些高精度的測量任務中，噪聲的有效識別和分析，能夠幫助工程師更好地調試設備，避免干擾源對系統的影響。

　　噪聲通常分為幾種類型：熱噪聲、射頻噪聲、功率噪聲和電磁干擾等。每種噪聲都有其獨特的特性和影響方式。因此，采用一款合適的示波器來準確測量噪聲信號，是確保電路穩定性和系統性能的重要步驟。

　　1.3TBS2074B在噪聲測量中的優勢

　　泰克TBS2074B示波器以其強大的技術優勢，在噪聲測量中展現了無可匹敵的精準性和可靠性。以下是TBS2074B示波器在噪聲測量中最為突出的幾個優勢：

　　高帶寬和采樣率：TBS2074B擁有高達70MHz的帶寬，可以有效捕捉到各種頻率范圍內的噪聲信號。1GSa/s的采樣率進一步提高了示波器的時間分辨率，使得短時突發的噪聲也能被準確捕捉并分析。

　　先進的噪聲分析功能：TBS2074B示波器內置了多種噪聲分析工具，包括FFT（快速傅里葉變換）分析功能，可以將時域信號轉換為頻域信號，幫助用戶快速識別噪聲源并進行深入分析。示波器還支持峰值檢測、噪聲幅度分析等功能，能夠全面評估噪聲的特性。

　　強大的觸發系統：TBS2074B的智能觸發功能能夠幫助用戶精準捕捉到噪聲信號的瞬間變化。無論是周期性的噪聲還是突發性的干擾，示波器都能穩定觸發并顯示噪聲波形，確保每次測量都能獲得清晰的結果。

　　高分辨率顯示與用戶界面：TBS2074B配備了一塊大尺寸的彩色顯示屏，分辨率高，顯示效果清晰。用戶可以通過直觀的界面快速查看噪聲信號的波形，并通過各種工具進行細致的分析和處理。

　　1.4TBS2074B噪聲測量的應用場景

　　TBS2074B示波器的噪聲測量功能，適用于多種實際應用場景。以下是一些典型的噪聲測量應用：

　　電源噪聲分析：在電源設計和調試過程中，噪聲會影響電源的輸出穩定性，甚至可能對其他電路造成干擾。通過TBS2074B示波器，工程師可以對電源噪聲進行精確分析，找到噪聲源并進行優化。

　　通信系統的噪聲檢測：通信設備的信號質量受噪聲影響較大，特別是在射頻通信和高速數據傳輸中，噪聲的影響更為顯著。TBS2074B能夠幫助工程師檢測并分析通信系統中的噪聲干擾，確保系統傳輸穩定。

　　音頻設備噪聲排查：音頻設備在處理聲音信號時，對噪聲的要求極為苛刻。TBS2074B通過精確的噪聲分析，幫助音頻設備制造商有效識別和消除不必要的噪聲干擾，提升音頻質量。

　　通過這些應用，TBS2074B示波器幫助工程師更加高效地進行噪聲測量和分析，大大提升了工作效率和測試精度。

　　泰克TBS2074B噪聲測量操作指南與技巧

　　在了解了泰克TBS2074B示波器的噪聲測量優勢之后，接下來我們將深入探討如何使用該示波器進行噪聲測量。本文將介紹一些實用的操作方法和技巧，幫助用戶更好地掌握噪聲測量的流程，提高測量效率。

　　2.1連接與設置

　　噪聲測量的第一步是正確連接測試設備。TBS2074B示波器提供了多種輸入方式，用戶可以根據需要選擇適合的探頭進行信號采集。

　　連接示波器與被測電路：使用高質量的探頭將示波器與待測電路連接起來。確保接地良好，避免噪聲源的干擾。

　　設置合適的垂直靈敏度與時間基準：在進行噪聲測量時，正確的垂直靈敏度和時間基準設置至關重要。垂直靈敏度需要根據噪聲信號的幅度進行調整，以確保信號能夠被清晰顯示；時間基準應根據噪聲的變化速度進行設置，以捕捉到足夠的細節。

　　2.2使用FFT進行頻域分析

　　噪聲信號通常具有不同的頻率特性，因此，進行頻域分析是識別噪聲源的關鍵步驟。TBS2074B提供了強大的FFT分析功能，可以將時域信號轉換為頻域信號，從而揭示信號中的噪聲成分。

　　激活FFT功能：在示波器上選擇FFT分析模式，選擇合適的頻率范圍，確保覆蓋噪聲信號的頻率范圍。

　　分析噪聲譜：FFT分析后，用戶可以查看噪聲信號的頻譜圖。通過頻譜圖，可以準確識別噪聲的頻率成分，幫助確定噪聲的源頭。

　　2.3使用示波器的觸發功能捕捉噪聲信號

　　噪聲信號往往是瞬時或隨機的，為了精確捕捉這些信號，需要借助示波器的觸發功能。

　　選擇適當?shù)挠|發模式：TBS2074B提供了多種觸發模式，包括邊沿觸發、脈沖寬度觸發、視頻觸發等。根據噪聲信號的特性，選擇最合適的觸發模式。

　　調整觸發電平和觸發延遲：為了確保示波器能夠捕捉到目標噪聲信號，用戶可以調節觸發電平和延遲，確保每次觸發都能精準鎖定噪聲波形。

　　2.4噪聲幅度與波形分析

　　噪聲測量不僅僅是識別噪聲信號的存在，還需要分析噪聲的幅度、波形及其對系統性能的影響。TBS2074B提供了多種測量工具，可以幫助用戶快速分析噪聲波形。

　　波形分析：通過觀察噪聲波形，用戶可以評估噪聲的幅度、周期性及其他特征，進一步判斷噪聲源及其對系統的影響。

　　使用自動測量功能：TBS2074B提供了多種自動測量功能，如峰值、均值、頻率等，可以幫助用戶快速獲得噪聲信號的關鍵參數，避免繁瑣的手動計算。

　　通過上述方法，用戶可以高效地使用TBS2074B示波器完成噪聲測量任務，確保測量結果的準確性和可靠性。
