LCR測試儀貼片電阻測量技巧

　　在電子設備的生產與維修過程中，LCR測試儀作為一款重要的測量工具，廣泛應用于各種元器件的性能測試。而在眾多的元器件中，貼片電阻由于其結構緊湊、安裝便捷，成為了常見的電子元器件之一。如何準確地測量貼片電阻，成為了電子工程師和技術人員關注的重要課題。本文將分享一些實用的LCR測試儀貼片電阻測量技巧，幫助你更高效地進行電阻測試。

　　1.理解LCR測試儀的基本功能

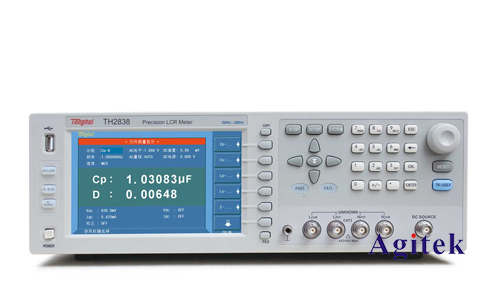

　　LCR測試儀，顧名思義，主要用于測量電感（L）、電容（C）和電阻（R）的阻抗特性。在測量貼片電阻時，LCR測試儀能夠提供直觀的讀數，并且能夠通過不同的頻率和測量模式（如直流模式或交流模式）實現更為精確的測試。這使得LCR測試儀在各種測試環境下都能保持較高的準確性。

　　2.選擇合適的測量頻率

　　在使用LCR測試儀測量貼片電阻時，選擇合適的頻率非常關鍵。不同頻率下的測量結果可能會有所不同，尤其是在高頻條件下，電阻的表現可能會受到寄生電感或電容效應的影響。因此，為了保證測量的準確性，通常推薦使用LCR測試儀的低頻（如100Hz）進行貼片電阻的測量。這樣可以有效避免高頻信號對測量結果的干擾，得到更為穩定和準確的讀數。

　　3.測量時注意接觸點的清潔與穩定

　　測量貼片電阻時，接觸點的清潔性是影響測試精度的重要因素之一。接觸不良或者有污垢的測量探頭，可能會導致測量數據的偏差或不穩定。在進行貼片電阻測量前，確保測試儀的探頭和待測電阻的接觸點沒有油污或灰塵?？梢允褂酶蓛舻牟蓟蛘咚⒆虞p輕清理接觸點，以確保測量信號的順暢傳遞。

　　4.選擇合適的測量模式與設置

　　LCR測試儀通常提供多種測量模式，包括串聯模式、并聯模式和自動模式。在測量貼片電阻時，建議使用“自動模式”進行測量，這樣測試儀會根據電阻的特性自動選擇合適的測量方式和頻率，以獲取最精確的測量結果。也可以手動設置適合的測量模式，如串聯模式適合測量較低電阻值，而并聯模式則適合測量較高電阻值。選擇合適的模式，能夠避免測量中的誤差，提升測試精度。

　　5.注意溫度對測量的影響

　　貼片電阻的電阻值可能會隨溫度的變化而發生輕微的波動，特別是在環境溫度較高的情況下，電阻值會有所增大。因此，在進行貼片電阻的測量時，需要盡量避免溫度變化對測試結果的干擾。在理想情況下，測試環境應保持在標準的室溫下（大約25℃）。如果在高溫或低溫環境下進行測量，可以在LCR測試儀上進行溫度補償，確保測量結果的精度。

　　6.多次測量，確認數據一致性

　　由于貼片電阻的尺寸較小，且常常與其他元件相連接，因此，在實際測量過程中可能會存在一定的誤差。為了確保測量結果的準確性，建議進行多次測量并取其平均值。通過多次測量，可以有效減少誤差，提高結果的可靠性。注意記錄每一次測量的結果，以便進行后續的對比分析。

　　7.使用校準功能提高精度

　　大多數高端LCR測試儀都配備了校準功能。定期對測試儀進行校準，可以有效提高測量的準確性。特別是當設備長期使用后，可能會出現一定的誤差。通過校準功能，可以在測試之前調整設備的偏差，確保每一次測量的結果都精確無誤。

　　8.避免測試過程中產生的干擾

　　LCR測試儀在測量貼片電阻時，可能會受到外部電磁干擾的影響，導致測量結果出現偏差。為了減少這種干擾，建議將測試儀放置在干凈、無電磁干擾的環境中，避免與其他高頻設備或強磁場源靠得太近。可以使用屏蔽罩等設備對LCR測試儀進行屏蔽，降低外部干擾的影響。

　　9.使用適當?shù)臏y試夾具

　　在進行貼片電阻測量時，使用適當?shù)臏y試夾具能夠幫助提高測量精度。貼片電阻的體積較小，傳統的手持探頭可能很難保持穩定的接觸。在這種情況下，使用專用的測試夾具可以確保探頭穩定接觸電阻的端點，避免因接觸不良導致的測量誤差。特別是在批量測試時，使用夾具可以大大提高工作效率。

　　10.注意測量范圍和測量限值

　　不同型號的LCR測試儀具有不同的測量范圍和精度。在選擇合適的測試儀時，需要注意設備的測量范圍是否符合貼片電阻的規格。例如，若貼片電阻值較低（如幾歐姆以下），則需要選擇具有更高精度和較低測量限值的LCR測試儀。注意測試儀的最小測量值和最大測量值，避免超出設備的測量范圍，導致測試數據失真。

　　11.電阻值的溫度系數與環境適應性

　　貼片電阻的溫度系數（TCR）是指電阻值隨溫度變化的比例。在選擇和測量貼片電阻時，了解其TCR參數非常重要。高TCR值的電阻可能會在溫度變化較大的環境中表現出較大的阻值變化，這需要在測量過程中給予特別的注意。因此，在進行高精度測量時，除了關注環境溫度外，還要考慮電阻本身的溫度系數，確保測量結果的可靠性。

　　12.在高頻條件下測量的挑戰與應對方法

　　雖然LCR測試儀可以進行高頻測量，但在高頻條件下，貼片電阻的測量會面臨一些挑戰。例如，電感效應和寄生電容可能會對測試結果產生影響，尤其在頻率較高時，這些效應可能會導致測試數據不準確。因此，在測量貼片電阻時，要避免高頻信號對測量結果的影響，盡量選擇低頻或中頻模式進行測試，避免頻率過高。

　　LCR測試儀作為一種高效的電子測試工具，為貼片電阻的精準測量提供了便捷的解決方案。通過選擇合適的測試頻率、確保接觸穩定、合理設置測試模式、考慮溫度影響等技巧，可以大大提升貼片電阻測量的準確性。
