ZNB4矢量網絡分析儀測電源信號完整性磁珠

在現代電子設計中，信號完整性是影響電路性能的關鍵因素之一。尤其在高頻應用中，電源噪聲和信號干擾可以顯著影響設備的穩定性和可靠性。為了確保電源信號的完整性，工程師們常常使用諸如ZNB4矢量網絡分析儀（VNA）這樣的工具對電源信號進行精確測量。在本文中，我們將探討ZNB4矢量網絡分析儀在測量電源信號完整性中的應用，并重點分析其在“磁珠”測試中的重要性。

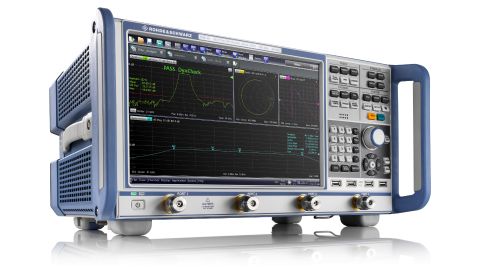

ZNB4矢量網絡分析儀是羅德與施瓦茨公司推出的一款高性能網絡分析儀，廣泛應用于射頻和微波領域。該設備能夠精確測量反射和傳輸參數，如散射參數（S參數），這使得其成為研究電路組件性能的重要工具。ZNB4具備以下幾個顯著優勢：

1. 高精度測量：能提供高達0.1 dB的測量精度。

2. 寬頻帶：頻率范圍可達4 GHz，適合各種高頻應用。

3. 用戶友好界面：配備直觀的觸摸屏，簡化操作流程，提高測量效率。

 信號完整性與磁珠的關系

在電子電路中，磁珠是一種被廣泛用于去除高頻噪聲和抑制電源信號干擾的元件。它通過對信號施加阻抗，能有效過濾信號中的高頻噪聲，從而維持信號的完整性。使用ZNB4網絡分析儀進行磁珠的測量，可以幫助工程師了解其在電源信號完整性中的作用。

 測試磁珠的步驟

使用ZNB4矢量網絡分析儀測量磁珠時，一般可按以下步驟進行：

1. 設備校準：在進行任何測量之前，確保ZNB4分析儀已進行校準。這將確保測量的準確性和重復性。

2. 連接磁珠：將待測試的磁珠按照適當的方式連接到ZNB4的測試端口。確保連接良好，避免任何物理連接問題導致的測量誤差。

3. 設置頻率范圍：根據應用需求，設置ZNB4分析儀的掃描頻率范圍。常見的測試范圍通常涵蓋DC至數百MHz的頻段，以評估磁珠在不同頻率下的阻抗特性。

4. 進行測量：運行測量并記錄S參數，特別關注S11（反射系數）和S21（傳輸系數）。這些參數將揭示磁珠的阻抗行為以及其對信號完整性的影響。

5. 數據分析：通過分析測得的S參數數據，工程師可以評估磁珠的性能，包括其阻抗特性與頻率的關系，從而判斷其對電源信號的影響。

 ZNB4測量結果的意義

通過ZNB4網絡分析儀的測量，不僅可以獲取磁珠的阻抗特性，還能揭示其在電源信號完整性方面的表現。例如，如果測得的S11在特定頻率段內較低，則表示磁珠能有效抑制該頻段的信號反射，相對來說，S21的高值則表明應用了磁珠后信號的傳輸損耗較小，意味著電源信號的質量得到保證。

ZNB4矢量網絡分析儀在電源信號完整性測試中的應用，尤其是對磁珠的分析，提供了強有力的支持。通過精確的S參數測量，工程師能夠深入了解磁珠對信號的影響，從而在設計中做出更明智的選擇。

隨著電子產品對信號完整性要求的不斷提高，使用高性能的測量工具如ZNB4將愈發重要。它不僅助力于優化產品設計，還確保最終產品能夠在復雜的電磁環境中穩定工作，從而提升用戶體驗與產品可靠性。

如果你有更多問題或者需要更深入的討論，歡迎隨時提問！
