普源函數信號發生器如何輸出雙極性方波？

在現代電子技術中，信號發生器是一種不可或缺的工具，廣泛應用于測試、實驗和信號模擬等領域。普源（Pico）函數信號發生器以其高精度和多功能性而受到工程師和研究人員的青睞。本文將詳細介紹如何使用普源函數信號發生器輸出雙極性方波，并探討其應用和優勢。

 什么是雙極性方波？

雙極性方波是具有兩個不同電平（正電壓和負電壓）的波形，在每個周期內均勻切換。這種波形在數字電路、通信系統和信號處理中的作用不可忽視。它能夠用于時鐘信號、開關控制和脈沖寬度調制等場合。

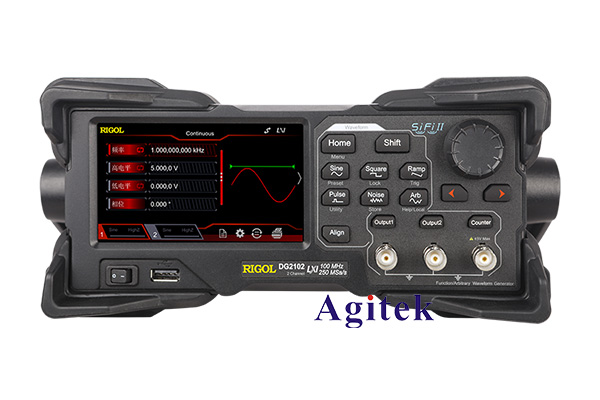

普源函數信號發生器是一個多功能的電子設備，它能生成各種類型的信號，包括正弦波、方波、三角波和脈沖信號。具有高精度、可調頻率和幅度等特點。用戶可以根據需求靈活設置輸出信號的頻率、幅度和相位。

 主要特點

- 高精度和穩定性：普源信號發生器具有優良的頻率穩定性和低相噪聲，適用于高要求的測試場景。

- 多種輸出類型：除了方波，其還支持多種信號類型，滿足不同實驗需求。

- 用戶友好的界面：大多數普源信號發生器配備易于操作的顯示屏和調整旋鈕，使設置過程變得方便快捷。

 輸出雙極性方波的步驟

要使用普源函數信號發生器輸出雙極性方波，用戶可以按照以下步驟進行操作：

 步驟 1：連接信號發生器

將信號發生器的輸出端連接到所需測試設備或負載。確保連接穩固，以避免信號損失或干擾。

 步驟 2：設置信號類型

打開信號發生器，選擇“方波”作為輸出信號類型。這通常可以通過設備的菜單或者前面板上的旋鈕實現。

 步驟 3：調整頻率和幅度

根據應用需求，設置所需的輸出頻率和幅度。在雙極性方波中，幅度設置要考慮正負電平。例如，設置+5V和-5V的幅度，頻率可以根據需要進行調節。

 步驟 4：啟用雙極性輸出模式

某些型號的信號發生器需要手動切換到雙極性輸出模式。這可以在設備的設置菜單中找到，選擇相應選項以啟用雙極性輸出。

 步驟 5：測試和驗證

完成設置后，啟用信號發生器并使用示波器或其他測量設備監測輸出信號，確保輸出符合預期的雙極性方波形狀和電平。

 雙極性方波的應用

雙極性方波廣泛應用于多種場景，包括：

1. 時鐘信號生成：在數字電路中，雙極性方波可以作為時鐘信號，有效控制數據的傳輸與處理。

2. 開關電源：在開關電源設計中，雙極性方波用于調制和控制功率轉換器的開關狀態。

3. 信號調制：用于脈沖寬度調制（PWM）信號的生成，廣泛應用于電機控制和LED調光。

普源函數信號發生器是一款強大的工具，通過簡單的步驟就可以輸出雙極性方波。無論是在研發實驗室還是在實際應用中，了解其操作和應用場景將大大提升工作效率。希望本文能夠幫助您掌握如何使用普源函數信號發生器輸出雙極性方波，進一步增強您的電子實驗技能。

如需深入了解普源函數信號發生器的其他功能或具體應用，請隨時聯系專業人士或查閱相關技術資料。
