ZNB26矢量網絡分析儀如何測試駐波比？

駐波比（VSWR）是測量射頻信號反射的一種重要參數，通常用于評估天線系統的性能。ZNB26矢量網絡分析儀是高精度的測試工具，能夠提供駐波比的精確測量。本文將詳細介紹如何使用ZNB26矢量網絡分析儀測試駐波比，包括設備準備、測試步驟和數據分析。

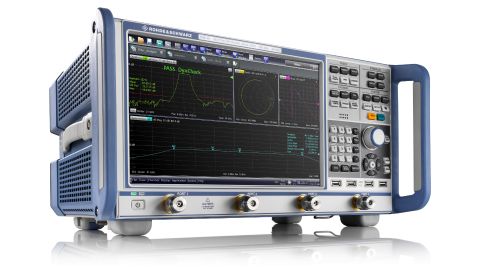

ZNB26是一款由德國產品開發的先進矢量網絡分析儀，廣泛用于射頻和微波設備的研發、生產和維護。其具有高動態范圍、高精度和多樣化的測量功能，非常適合用于駐波比的測量。ZNB26支持頻率從 10 MHz 到 26.5 GHz 的廣泛范圍，能夠滿足大多數工程師的需求。

 測試駐波比的設備準備

在進行駐波比測試之前，需要做好以下準備工作：

1. 設備校準：

   - 在進行任何測量之前，應對ZNB26進行校準，以確保測量結果的準確性。通常使用短路、開路、負載和適配器作為校準標準。

2. 選擇合適的測試線纜：

   - 采用高質量的射頻測試電纜，以降低由于連接損耗引起的誤差。

3. 連接被測設備：

   - 將待測試的天線或射頻組件連接到ZNB26的一側，另一側連接到負載。

 測試駐波比的步驟

以下是使用ZNB26進行駐波比測試的詳細步驟：

 1. 設置測試頻率范圍

打開ZNB26，并通過觸摸屏或按鈕設置所需的測試頻率范圍。確保該范圍涵蓋被測設備的工作頻率。

 2. 選擇測量模式

在儀器界面中，選擇"S11"測量參數。S11表示反射系數，它是駐波比計算的基礎。

 3. 進行校準

使用校準工具，在儀器中執行校準步驟。根據提示選擇短路、開路和負載進行校準，確保校準完成后無誤。

 4. 開始測量

完成校準后，點擊“測量”按鈕開始采集數據。ZNB26將實時顯示反射系數的變化，并計算出駐波比。

 5. 查看結果

測量結束后，ZNB26將顯示駐波比（VSWR）值。通常情況下，駐波比值越接近1:1，表示設備的匹配性越好。

 6. 數據導出

如果需要，可通過USB接口將測量結果導出到計算機進行進一步分析。

 數據分析與解釋

駐波比（VSWR）是由反射系數（Γ）計算得出的，計算公式為：

其中，|Γ|為反射系數的絕對值。當|Γ|接近于0時，VSWR接近1，說明設備匹配良好；當|Γ|接近于1時，VSWR則會增大，意味著設備存在較大反射損耗。

 如何優化駐波比

如果測得的駐波比值不理想，可以嘗試以下方法進行優化：

- 檢查連接：確保所有連接都牢固無誤，避免由于接觸不良導致的信號反射。

- 調整匹配網絡：根據需要調整天線或負載的匹配網絡，以改善其匹配性能。

- 更換組件：如果某個組件明顯表現出匹配不良，考慮更換該組件。

在高頻設備的測試中，駐波比是一個至關重要的指標，能夠幫助工程師評估設備的性能。通過使用ZNB26矢量網絡分析儀進行準確的測量和分析，可以確保射頻系統的優化和良好運行。希望通過本文的介紹，能夠幫助您更好地理解如何使用ZNB26測試駐波比，提高測試的準確性和效率。如果有任何疑問或需要進一步的信息，歡迎隨時與我們聯系。
