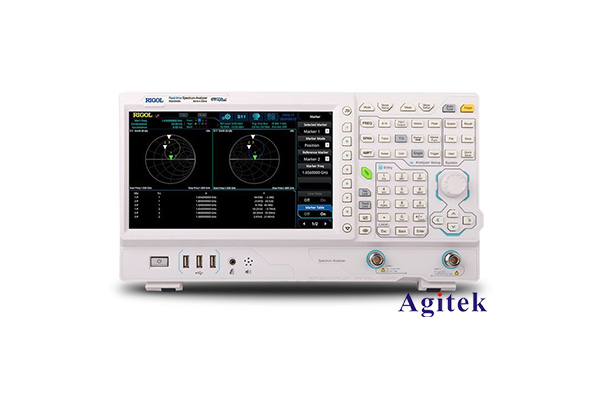

普源RSA3030E-TG頻譜分析儀設置衰減補償

在現代電子測試和測量中，頻譜分析儀是不可或缺的工具。普源RSA3030E-TG頻譜分析儀以其高性能和多功能性受到廣泛歡迎。在使用過程中，設置衰減補償是確保測量準確性的重要步驟。本文將詳細介紹如何在普源RSA3030E-TG頻譜分析儀上設置衰減補償，幫助用戶提升測試效率。

什么是衰減補償？

衰減補償是指通過調整頻譜分析儀的設置，以補償信號通過衰減器時的信號損耗。在許多測試場景中，測試信號可能需要經過衰減器進行信號強度的調整，特別是在高功率信號的情況下。若不進行衰減補償，頻譜分析儀的讀數可能會低于實際值，從而導致誤判和錯誤分析。

RSA3030E-TG頻譜分析儀的衰減補償設置步驟

第一步：連接測試設備

確保頻譜分析儀與待測設備正確連接。將待測信號源連接至頻譜分析儀的輸入端口，確保連接穩定可靠。

第二步：打開頻譜分析儀

打開RSA3030E-TG頻譜分析儀，等待其完成自檢。自檢完成后，儀器將進入主界面。

第三步：設置衰減值

進入設置菜單：在主界面，使用方向鍵導航至“設置”菜單，選擇“衰減”選項。

選擇衰減模式：在衰減設置中，您可以選擇“手動”或“自動”模式。手動模式允許您根據實際需要自行設置衰減值，自動模式則會根據信號強度自動調整。

輸入衰減值：如果選擇手動模式，您需要根據衰減器的規格輸入相應的衰減值（以分貝dB為單位）。一般情況下，衰減值的設置應與實際使用的衰減器相匹配。

第四步：激活衰減補償

在設置完衰減值后，確保激活衰減補償功能。返回到“設置”菜單，找到“補償”選項，選擇“開啟”以激活衰減補償。

第五步：驗證設置

設置完成后，建議通過輸入已知信號源進行驗證。檢查頻譜分析儀的讀數是否與預期一致。如果存在較大偏差，可能需要重新檢查衰減值的設置或連接是否穩定。

第六步：保存設置

一旦確認設置正確，可以選擇將當前設置保存為用戶配置，以便下次使用時快速加載。進入“設置”菜單，選擇“保存設置”，輸入配置名稱，完成保存。

注意事項

定期校準：為確保頻譜分析儀的準確性，建議定期進行校準，特別是在頻繁使用的情況下。

閱讀手冊：在進行設置之前，仔細閱讀RSA3030E-TG頻譜分析儀的用戶手冊，以了解更多細節和注意事項。

環境影響：測試環境中的電磁干擾可能會對測量結果造成影響，盡量在干擾較少的環境中進行測試。

通過正確設置普源RSA3030E-TG頻譜分析儀的衰減補償，用戶可以顯著提高測量的準確性與可靠性。這不僅能夠幫助工程師更好地分析信號特性，還能在產品開發和故障排除等環節中發揮重要作用。希望本文提供的步驟和注意事項能夠幫助您在使用頻譜分析儀時更加得心應手。
