泰克MSO2012B混合信號示波器設置偏置電壓的詳細指南

在電子測試和測量領域，示波器是不可或缺的工具，尤其是在分析復雜的信號時。泰克MSO2012B混合信號示波器以其高性能和多功能性受到廣泛歡迎。本文將詳細介紹如何在泰克MSO2012B上設置偏置電壓，以便于更加精確地觀察和分析信號。

什么是偏置電壓？

偏置電壓是指在電路中施加的一個固定電壓，用于調整信號的基準水平。在實際應用中，偏置電壓可以幫助工程師更好地觀察信號的變化，尤其是在信號的直流成分與交流成分共存的情況下。通過設置偏置電壓，您可以將信號移動到示波器的可視范圍內，從而獲得更清晰的波形圖像。

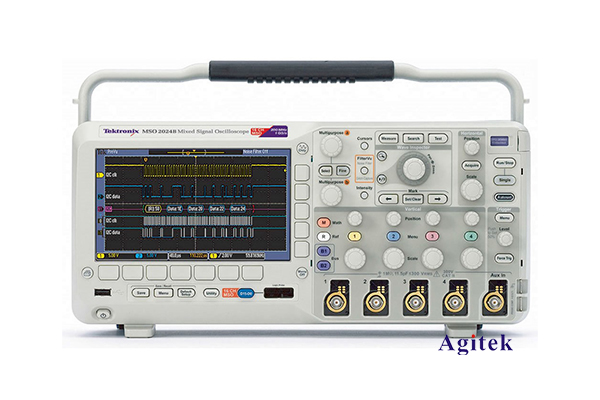

泰克MSO2012B的基本特點

泰克MSO2012B是一款帶有混合信號功能的示波器，配備了200MHz的帶寬和1GS/s的采樣率。它支持多達四個模擬通道和16個數字通道，使其在處理復雜信號時表現出色。此外，MSO2012B的用戶界面友好，便于操作，非常適合電子工程師和技術人員使用。

設置偏置電壓的步驟

1. 連接探頭

首先，將探頭連接到待測電路的輸出端。確保探頭的接地端連接到電路的公共地，以避免噪聲干擾。

2. 打開示波器

按下電源按鈕，打開泰克MSO2012B示波器。等待示波器啟動完成后，您將看到主界面。

3. 選擇通道

通過按下通道按鈕（如CH1、CH2等），選擇您要觀察的通道。確保所選通道的探頭已正確連接到待測信號。

4. 設置垂直偏置電壓

在示波器的界面上，找到“垂直”設置菜單。您可以通過旋轉旋鈕或使用觸摸屏調整垂直偏置電壓。通常，您可以設置偏置電壓的范圍，從而使信號的波形在屏幕上可見。

步驟示例：

選擇通道CH1。

進入“垂直”菜單。

調整“偏置”選項，設置為所需的電壓值（例如，+2V）。

5. 調整時間基準

為了更好地觀察信號，您可能需要調整時間基準。按下“水平”菜單，調整時間/格值，使信號在屏幕上呈現出理想的波形。

6. 觀察和分析波形

現在，您應該能夠在屏幕上看到經過偏置的信號波形。使用示波器的測量工具，您可以分析信號的頻率、幅度等參數。

7. 保存和導出數據

如果您需要保存測量結果，可以使用示波器的存儲功能將波形圖像或數據導出到USB驅動器，方便后續分析或報告。

通過以上步驟，您可以輕松地在泰克MSO2012B混合信號示波器上設置偏置電壓。這一過程不僅能夠幫助您更好地觀察復雜信號，還能提高測量的準確性。在實際應用中，靈活運用偏置電壓，可以為電路調試和故障排除提供重要的支持。

無論您是在實驗室進行研究，還是在生產現場進行測試，掌握示波器的使用技巧將使您在電子工程領域更加得心應手。希望本文對您設置泰克MSO2012B示波器的偏置電壓有所幫助！
