普源函數信號發生器如何輸入完整波形？

在現代電子測試與測量領域，信號發生器是一種不可或缺的工具。普源函數信號發生器作為一種高性能的信號源，廣泛應用于通信、儀器儀表、電子研究等多個領域。本文將深入探討如何使用普源函數信號發生器輸入完整波形，以幫助用戶充分發揮其功能。

什么是普源函數信號發生器？

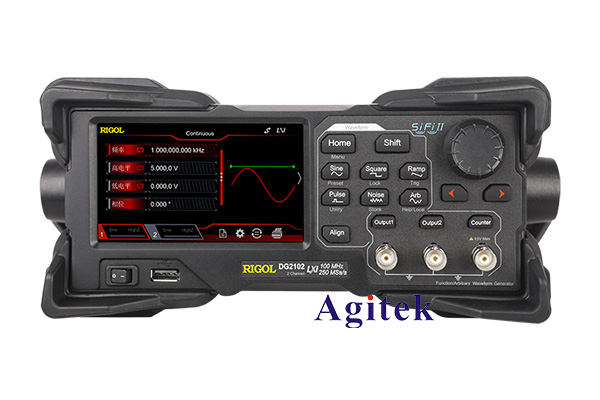

普源函數信號發生器是一種能夠產生各種類型的波形信號（如正弦波、方波、三角波、脈沖等）的設備。它不僅能夠產生標準波形，還可以通過編程或其他方式生成復雜的自定義波形，從而滿足不同應用的需求。

輸入完整波形的重要性

輸入完整的波形信號對于測試和驗證電子設備的性能至關重要。完整波形可以模擬真實環境中的信號特性，幫助工程師識別潛在問題并優化設計。因此，掌握如何在普源函數信號發生器上輸入完整波形是每位電子工程師的基本技能。

輸入完整波形的步驟

1. 選擇合適的信號發生器

首先，確保你使用的信號發生器能夠滿足你的波形需求。普源信號發生器通常有多種型號，具有不同的波形生成能力、頻率范圍和輸出精度。選擇一款合適的設備是成功的第一步。

2. 連接設備

將普源信號發生器連接到待測試設備（DUT）。通常使用BNC連接線進行連接，確保連接穩固，以避免信號干擾。

3. 設置參數

在輸入完整波形之前，需要根據實際需求設置信號發生器的輸出參數，包括頻率、幅度、偏移量等。這些參數將直接影響輸出波形的特性。

4. 選擇波形類型

普源信號發生器通常提供多種基本波形選項。選擇你所需的基本波形類型，例如正弦波、方波、三角波等。如果需要自定義波形，可以進入波形編輯模式。

5. 自定義波形輸入

如果標準波形無法滿足需求，您可以使用信號發生器的軟件或界面自定義波形。以下是常見的自定義波形輸入方式：

波形編輯器：許多普源信號發生器配備了波形編輯器，允許用戶通過圖形界面繪制波形。您可以直接在屏幕上繪制所需波形，并調整各個參數。

導入波形文件：一些高端模型支持導入外部波形文件。您可以使用波形生成軟件創建波形文件（如CSV格式），然后將其上傳到信號發生器中。

編程接口：對于需要自動化測試的應用，可以使用編程接口（如SCPI命令）來生成復雜波形。這種方法適合需要大規模測試的場景。

6. 測試與驗證

在完成波形輸入后，啟動信號輸出，并使用示波器等測量設備觀察輸出波形。確保輸出波形與預期相符，檢查頻率、幅度和波形形狀等指標。

7. 調整與優化

如果發現輸出波形與預期存在差異，可以返回到信號發生器中進行調整。通過不斷的測試與優化，確保最終生成的波形符合設計要求。

普源函數信號發生器是電子測試領域的重要工具，能夠產生多種完整波形。通過合理設置參數、選擇波形類型、自定義波形輸入，用戶可以有效地使用信號發生器滿足各種測試需求。掌握這些技能，不僅能夠提高工作效率，還能在工程設計和測試中取得更好的成果。希望本文能幫助您更好地理解和使用普源函數信號發生器，為您的電子項目帶來便利。
