如何使用是德矢量網絡分析儀設置三階交調？

在現代無線通信和射頻測試中，交調失真是一個非常重要的參數，特別是在高頻應用中。三階交調（IP3）是評估非線性設備性能的關鍵指標之一。本文將為您詳細介紹如何使用是德矢量網絡分析儀（VNA）進行三階交調的設置和測量。

 什么是三階交調？

三階交調是指在兩個不同頻率信號同時輸入到非線性系統時，系統會在輸出中產生頻率為兩個輸入信號頻率和差頻的額外信號。這個信號會在系統的非線性區域內被放大，導致信號失真。三階交調失真通常用IP3（輸入第三階交調點）來衡量，它表示三個不同頻率的信號將如何影響輸出的能力。

 使用是德矢量網絡分析儀測量三階交調的步驟

 1. 準備設備

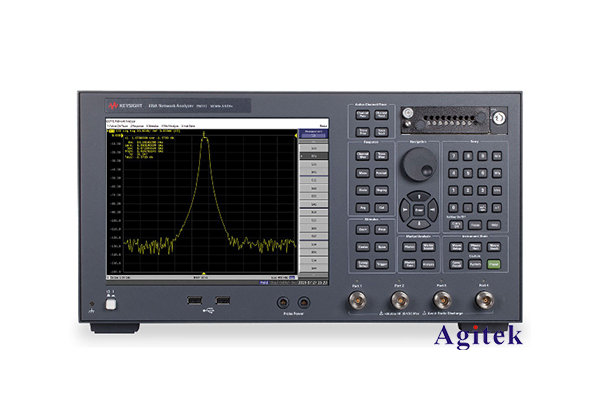

首先，確保您擁有是德矢量網絡分析儀（如Agilent E836x系列）以及相關的測試設備，如信號發生器和功率放大器。此外，確保所有的連接線和適配器都是高質量并且適合您的頻率范圍，以減少引入的額外損耗。

 2. 連接設備

將信號發生器輸出連接到被測設備的輸入端。根據您的測試需求，可能需要在被測設備的輸出連接到VNA的測試端口，同時確保信號可以回流到分析儀。

 3. 設置信號發生器

在信號發生器上設置兩個頻率，分別為F1和F2。通常，這兩個頻率之間的間隔應該適合你的測試目的，例如F1=1 GHz和F2=1.1 GHz。確保信號強度適中，一般選擇適當的功率，以防參數過載。

 4. 配置是德矢量網絡分析儀

在VNA中，選擇適合測量交調失真的測試模式。具體步驟包括：

- 頻率設置：設定測量范圍，包括F1、F2以及交調產物頻率。

- 功率設置：設定信號發生器的輸出功率，以便觀察信號在放大過程中的變化。

- 校正：使用校正套件進行S參數校正，確保測量的準確性。

 5. 進行測量

在VNA中運行測量程序，實時觀察以及記錄被測設備的輸出信號。重點關注交調產物頻率的數據。您將看到F1和F2之外的頻率成分，特別是和F1+F2、|F1-F2|等頻率點。

 6. 數據分析

一旦完成測量，利用VNA的分析功能計算IP3值。通常情況下，可以通過查找交調產物的幅度與輸入信號幅度的關系來計算得到IP3。當交調信號強度與輸入信號強度形成一條直線時，可以用線性外推法來獲取參數。

 7. 記錄與報告

最后，記錄下測量結果，包括F1、F2頻率、各自的功率水平以及得到的IP3值。這些數據對于后期分析和報告非常重要。

 小貼士

- 避免干擾：確保測試環境的電磁干擾最小化，選擇合適的測試空間。

- 使用屏蔽：使用屏蔽電纜和連接器可以減小信號的損耗和噪聲，提高測量精度。

- 定期校準：為獲得準確測量結果，請定期對VNA進行校準。

使用是德矢量網絡分析儀設置三階交調的過程雖然看似復雜，但通過遵循上述步驟，您可以有效地測量出設備的IP3值。這對于評估無線設備的性能及其在高頻環境下的表現極為重要。希望本文能為您提供有效的指導，并提高您的測試效率！

如果您有任何問題或需要進一步的解釋，請隨時與我聯系！
