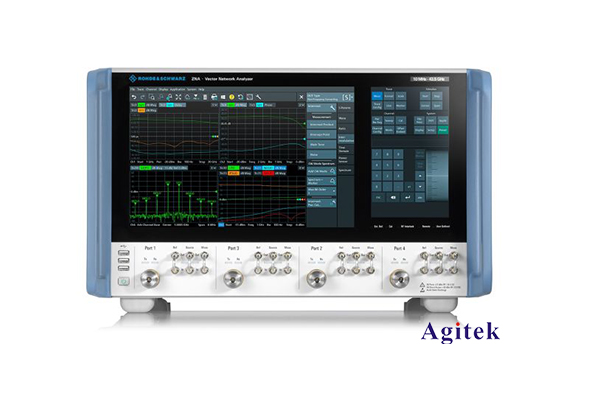

羅德與施瓦茨 ZNA43 矢量網絡分析儀單端口校準

在高頻電子測試和測量領域，矢量網絡分析儀（VNA）是不可或缺的工具。羅德與施瓦茨（Rohde & Schwarz）作為業界領軍企業，其 ZNA43 矢量網絡分析儀憑借卓越的性能和精確的測量能力，被廣泛應用于無線通信、雷達、電子材料等多個領域。在實際應用中，進行準確的單端口校準是確保測量精度的關鍵步驟之一。

 什么是單端口校準？

單端口校準是一種用于提高矢量網絡分析儀測量精度的技術。它通過消除儀器自身的測量誤差，使得用戶在連接被測設備時，能夠獲得真實的反射和傳輸特性。在 ZNA43 的使用過程中，單端口校準通常適用于測量諸如天線、濾波器等單端口設備的性能。

 ZNA43 的校準過程

在進行 ZNA43 的單端口校準時，通常包括以下幾個步驟：

 1. 準備工作

確保 ZNA43 矢量網絡分析儀已正常啟動，并連接好相關的測試線纜和適配器。接下來，確認設備處于校準模式，可以通過儀器界面選擇“校準”選項。

 2. 選擇校準類型

選擇適合于單端口測試的校準類型。羅德與施瓦茨提供多種校準方法，如反射標準、透射標準等。在大多數情況下，使用反射標準進行校準是最常見的選擇。

 3. 連接校準標準

根據選擇的校準類型，將校準標準（如開放、短路和負載）依次連接到 ZNA43 的測試端口。在連接過程中，注意校準標準的型號和規格，確保其與分析儀兼容。

 4. 執行校準

在儀器界面中，按照提示進行校準操作。ZNA43 將自動測量并記錄每個標準的響應，計算出相應的補償數據。根據不同的校準方案，系統會顯示校準完成的進度和結果，確認后繼續進行下一步。

 5. 驗證校準結果

完成校準后，最好使用已知性能的標準器件（如標準天線或負載）進行驗證測量，檢查儀器的校準效果。如果測量結果符合預期，則校準完成；若不符合，可能需要重新進行校準操作。

 ZNA43 的校準優勢

使用 ZNA43 進行單端口校準，具有多種優勢：

1. 高準確度：ZNA43 的精密測量技術大幅提高了測量結果的準確性，尤其在高頻段表現尤為突出。

2. 快速校準：羅德與施瓦茨的智能化校準流程，極大地縮短了用戶的校準時間，提高了工作效率。

3. 靈活性：ZNA43 支持多種校準方法，可以根據具體的測試需求選擇最合適的校準方案。

4. 界面友好：其直觀的用戶界面使得即便是新手用戶，也能快速上手進行校準操作。

單端口校準是確保矢量網絡分析儀性能的重要步驟，羅德與施瓦茨 ZNA43 矢量網絡分析儀通過先進的技術和友好的用戶界面，使這一過程變得更加高效和精確。無論是在研制新產品，還是進行日常的測試維護，掌握 ZNA43 的單端口校準技術，將為您提供強大的測量支持。

如需了解更多關于 ZNA43 的功能和應用，歡迎訪問西安安泰測試官方網站，獲取更多技術資料和用戶手冊。
