如何使用羅德施瓦茨矢量網絡分析儀測量隔離度？

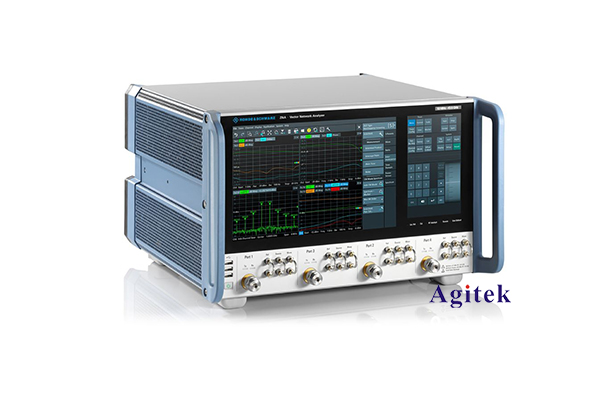

 在現代電子設備中，隔離度是一個至關重要的參數，廣泛應用于無線通信、射頻設計和其他高頻應用。為了確保設備在操作過程中不會發生相互干擾，準確測量隔離度顯得尤為重要。在眾多儀器中，羅德施瓦茨矢量網絡分析儀（VNA）因其高精度和多功能性而被廣泛采用。本文將詳細介紹如何使用羅德施瓦茨矢量網絡分析儀測量隔離度。

 隔離度的定義

隔離度是指一個信號在某一端口的輸入對其他端口的輸出影響的量度。通常以分貝（dB）為單位表示，隔離度越高，表示信號間的干擾越小。對于無線設備，良好的隔離度可以有效減少信號干擾，提升系統的整體性能。

 測量隔離度的基本原理

隔離度的測量一般涉及到對信號源、被測器件及接收器的設置。通常，我們需要使用矢量網絡分析儀來發送和接收信號。羅德施瓦茨的VNA通過提供信號反射和傳輸的詳細信息，能夠幫助我們準確計算隔離度。

 操作步驟

下面是使用羅德施瓦茨矢量網絡分析儀測量隔離度的一般步驟：

 1. 準備儀器

確保羅德施瓦茨VNA的性能良好，所有的連接線和適配器都已經正確安裝。校準儀器，以確保測量的準確性。校準可以選擇使用標準的反射、傳輸和開路校準方法。

 2. 設置測試環境

搭建一個適合的測試環境，確保沒有外界信號干擾。在測試設置中，將待測設備（如射頻放大器、濾波器等）連接到VNA的不同端口。通常，有一個端口連接信號源，另一個端口連接到接收器。

 3. 配置VNA參數

在VNA上配置測量參數。選擇合適的頻率范圍，這是進行隔離度測量的關鍵。通常，隔離度會在設備使用的頻率范圍內測量，以獲取最準確的結果。

1. 選擇測量類型：對于隔離度，通常使用S參數測量。特別是S21（從端口1到端口2的傳輸特性）和S12（從端口2到端口1的傳輸特性）。

2. 設置頻率范圍：定義要測量的頻率范圍，例如從1 GHz到10 GHz。

3. 選擇測量格式：可以選擇以dB、線性幅度或其他形式顯示結果，dB通常是最常用的選擇。

 4. 進行測量

啟動測量后，VNA會發送信號并收集數據。測試完成后，儀器會展示S參數的測量結果。通過分析S21和S12的數值，我們可以計算出隔離度。

計算公式如下：

 5. 分析數據

根據VNA生成的結果圖表，觀察不同頻率下的隔離度變化。通常，一個良好的設備應保持在較高的隔離度水平，尤其是在工作頻段內。

 6. 記錄與報告

最后，將測量數據記錄并生成測試報告。記錄的內容包括設備的型號、測試日期、測試方法、測量結果及其總結等。這將為后續的性能評估和改進提供基礎。

 注意事項

在測量隔離度時，需要注意以下幾點：

- 信號源的選擇：確保信號源能夠提供足夠的功率，以保證測量結果的可靠性。

- 連接的穩固性：確保所有連接都已牢固固定，避免因連接不良導致的誤差。

- 外界干擾：盡量在無干擾的環境中進行測量，避免其他信號的影響。

通過使用羅德施瓦茨矢量網絡分析儀，用戶可以有效地測量電子設備的隔離度。這一過程不僅能夠幫助工程師評估設備性能，還能為未來的設計和優化提供重要數據支持。隨著技術的發展，VNA的應用也愈發廣泛，掌握它的使用方法，將大大提升工作效率和測量的準確性。如果您對VNA的其他功能有興趣，歡迎進一步咨詢。
