示波器的三種觸發模式工作原理及優缺點詳解
示波器的觸發方式不僅影響波形捕捉的時機，還決定了顯示的波形是否穩定。
常見的觸發模式有三種：單次觸發（Single）、正常觸發（Normal）和自動觸發（Auto）。下面將對這三種觸發模式進行比較，并介紹它們的實操特點和適用場景。
1. 單次觸發（Single Trigger）
單次觸發模式是示波器的一種特殊觸發模式，通常用于捕獲一次性的事件，適用于不規則或偶發信號的捕捉。
工作原理：
在單次觸發模式下，示波器會在信號滿足觸發條件時捕獲一次波形并停止顯示。也就是說，示波器捕捉到一個觸發事件后，就會停止更新屏幕，直到用戶手動重新啟動。
適用場景：

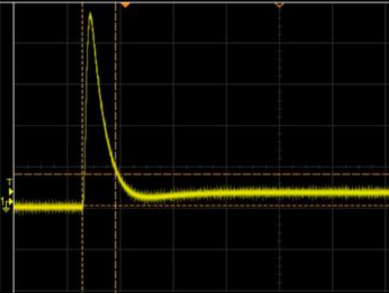

· 用于捕捉偶發事件或單次發生的瞬時信號，如脈沖、突發信號等。
· 適合調試某些一次性事件，如開關電源的開關瞬間，或者調試復雜信號時的特殊瞬時波形。
實操步驟：
1. 連接信號源到示波器。
2. 選擇 "Trigger" 菜單，設置觸發模式為 "Single"。
3. 設置觸發電平和觸發源。
4. 調整時間基準（Time/Div）和電壓基準（Volt/Div），確保信號能夠正確顯示。
5. 按下 Run/Stop 按鈕開始捕捉，捕捉完成后屏幕上顯示的是最后一次觸發的波形，且不會自動更新。
優點：
· 可以捕捉偶發或單次事件，適用于調試一次性信號。
· 當需要觀察信號的某個瞬時事件時非常有用。
缺點：
· 觸發后不會自動更新，需要手動重新觸發。
· 僅適用于偶發事件，對于周期性信號可能不太合適。
2. 正常觸發（Normal Trigger）
正常觸發模式是最常用的觸發模式之一。它要求信號持續滿足觸發條件才能繼續顯示波形。如果觸發條件不再滿足，示波器會停止捕獲波形。
工作原理：
在正常觸發模式下，示波器會持續捕捉信號，并且只有當信號再次達到觸發條件時，它才會更新波形。如果觸發條件不滿足，屏幕會保持不變。
適用場景：

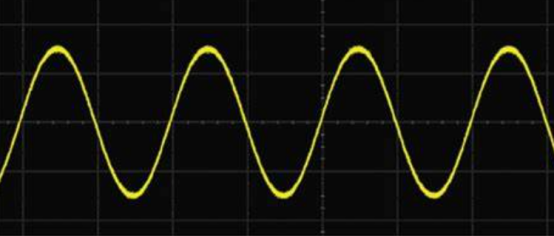

· 用于周期性信號或規律性的波形捕捉，如正弦波、方波、三角波等。
· 適合觀察持續且重復的信號，確保信號每一周期都可以穩定顯示。
實操步驟：
1. 連接信號源到示波器。
2. 選擇 "Trigger" 菜單，設置觸發模式為 "Normal"。
3. 設置觸發電平和觸發源，選擇合適的觸發條件。
4. 調整時間基準（Time/Div）和電壓基準（Volt/Div）使信號穩定顯示。
優點：
· 適合穩定捕捉重復的周期性信號，波形顯示穩定。
· 顯示的是信號的一部分，適用于持續監測信號。
缺點：
· 如果信號不滿足觸發條件，波形會停滯不前。
· 對于一些頻率較低或不規則的信號，可能無法觸發。
3. 自動觸發（Auto Trigger）
自動觸發模式是示波器的一種默認模式，它會自動進行信號捕捉。即使信號沒有完全滿足觸發條件，示波器仍然會繼續顯示波形并進行捕捉。
工作原理：
在自動觸發模式下，示波器會持續捕捉信號，甚至在沒有完全滿足觸發條件的情況下，也會以自動模式更新顯示。這意味著，如果信號偶爾不穩定或出現缺失，示波器會繼續嘗試捕獲數據并更新波形。

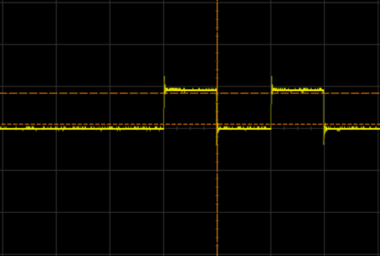

適用場景：
· 用于測試那些周期性較差、噪聲大或可能偶爾斷續的信號。
· 適合用于需要連續顯示波形，但信號不一定穩定的場合。
實操步驟：
1. 連接信號源到示波器。
2. 選擇 "Trigger" 菜單，設置觸發模式為 "Auto"。
3. 設置觸發電平和觸發源，選擇合適的觸發條件。
4. 調整時間基準（Time/Div）和電壓基準（Volt/Div）以查看穩定的波形。
優點：
· 適用于不規則信號或間歇性信號，可以在信號不完全滿足觸發條件時自動捕捉。
· 保證了示波器持續捕捉并更新波形，即使信號中斷或波形不穩定。
缺點：
· 可能導致顯示不穩定，尤其是在信號完全不符合觸發條件時。
· 對于非常穩定的信號，可能導致過多的更新，無法顯示最精確的波形。
