普源MSO5204示波器測量電流的詳細指南

在現代電子工程中，示波器是不可或缺的工具之一。它能夠實時顯示電信號的波形，幫助工程師進行各種電氣特性分析。其中，普源MSO5204示波器因其出色的性能和多功能性而備受歡迎。本文將深入探討如何使用普源MSO5204示波器進行電流測量，并提供一些實用的技巧和注意事項。

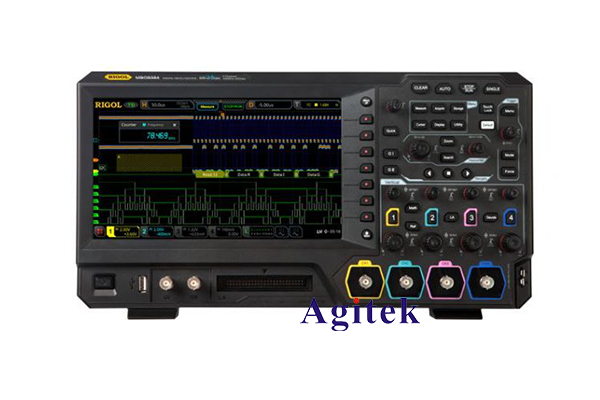

 1. 什么是普源MSO5204示波器？

普源MSO5204是一款集成了多種功能的混合信號示波器，具備4個模擬通道和16個邏輯通道，支持高達200MHz的帶寬和1GS/s的采樣率。它的高性能使得MSO5204成為科研、教學及工業應用中不可或缺的測量工具。

 2. 測量電流的基本原理

測量電流通常有兩種方法：直接測量和間接測量。直接測量通常使用電流探頭，而間接測量則通過測量電壓和已知電阻值計算電流。普源MSO5204示波器支持這兩種測量方式，這使得它非常靈活。

 2.1 直接測量

如果參考設計中有電流探頭，可以直接將電流探頭與示波器連接。電流探頭會將通過導線的電流轉換為與電流成比例的電壓，從而在示波器上顯示該電流波形。

 2.2 間接測量

若沒有電流探頭，可以采用歐姆定律來間接測量電流。通過在電流回路中串聯一個已知阻值的電阻，測量電阻兩端的電壓，并利用公式 I = V/R 計算電流。

 3. 使用普源MSO5204示波器進行電流測量的步驟

 3.1 準備工作

1. 選擇探頭: 如果使用電流探頭，確保其與MSO5204兼容，并根據需要選擇適當的增益設置。如果使用電阻測量，選擇一個合適的電阻值（常用值為1Ω或10Ω）。

2. 連接電路: 將待測電流的電路連接到MSO5204，確保連接穩固可靠。

 3.2 設置示波器

1. 打開示波器: 開啟普源MSO5204示波器，等待其完成自檢。

2. 選擇通道: 根據連接方式選擇適當的通道。如果使用探頭，確保探頭連接正確。

3. 調整垂直和水平刻度: 根據測量范圍調整垂直和水平刻度，以便清晰地顯示電流波形。

 3.3 進行測量

1. 啟動測量: 觀察示波器顯示的波形，確保能看到清晰的信號。可以使用示波器的觸發功能穩定波形。

2. 記錄數據: 讀取電流值并記錄波形，可以選擇保存數據以便后續分析。

 4. 注意事項

- 電流探頭的帶寬及增益: 不同的電流探頭具有不同的帶寬和增益設置，務必選擇合適的探頭以確保測量精度。

- 避免過載: 在測量前確認待測電流是否超過探頭或電阻的額定值，防止設備損壞。

- 接地安全: 確保示波器的接地點與電路共用接地，以避免測量誤差和安全隱患。

 5. 應用案例

普源MSO5204示波器在工業自動化、汽車電子、通信設備及消費電子等多個領域都有廣泛應用。工程師可以通過測量電流波形，分析電路的工作狀態，優化電路設計，從而提升設備性能。

普源MSO5204示波器是一款功能強大的測量工具，適合多種電流測量場合。通過掌握直接和間接測量電流的技巧，工程師可以高效、準確地進行電流波形分析。無論是在實驗室還是在生產線上，MSO5204都能幫助您快速獲得可靠的數據，以指導后續的設計和優化過程。希望本文對您使用普源MSO5204示波器進行電流測量有所幫助。如果您有任何疑問，歡迎隨時聯系。
