普源MSO5354示波器測試直流電壓

在電子設計和測試中，示波器是不可或缺的工具。它不僅可以用來觀察波形，還可以幫助工程師衡量信號的各種特性。本文將介紹如何使用普源MSO5354示波器測試直流電壓，并提供一些實用的技巧和注意事項。

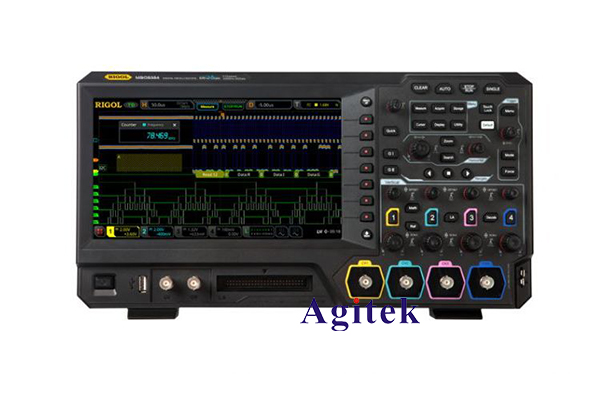

普源MSO5354是一款高性能的數字示波器，具有多種功能和強大的分析能力。它的帶寬為350MHz，采樣率高達5GSa/s，支持多通道信號測量，非常適合復雜信號的測試和分析。此外，MSO5354還具有混合信號性能，可以同時捕獲模擬和數字信號，為用戶提供全方位的測試解決方案。

 測試直流電壓的準備

在進行直流電壓測試之前，確保你擁有以下設備和工具：

- 普源MSO5354示波器

- 測試探頭

- 被測電路或電源

- 適當的連接線

在實際測試前，建議對示波器進行一次校準，以確保測量的準確性及穩定性。

 測試步驟

 1. 連接示波器探頭

將普源MSO5354示波器的探頭連接到被測電路的正極和負極。確保探頭的接觸良好，以免產生雜音或誤差。

 2. 設置示波器

- 選擇通道：打開示波器，選擇你連接探頭的通道（如Channel 1）。

- 設置垂直靈敏度：調整垂直靈敏度，以便更清晰地看到信號波形。對于直流電壓，通常選擇較低的靈敏度（例如，1V/div）。

- 設置時間基準：盡管我們測量的是直流信號，但設置合理的時間基準可以幫助確認信號的穩定性和特征。

 3. 觀察波形

在示波器屏幕上，你將能夠觀察到捕獲的直流信號波形。如果信號平穩并且沒有噪聲，那么你可以直接進行電壓讀數。

 4. 讀取直流電壓值

在示波器的界面上，可以直接查看電壓值。普源MSO5354通常會提供電壓的自動計算功能，讓你快速獲取結果。如果需要，你還可以使用Cursor功能進行更精確的測量。

 5. 記錄和分析數據

將測量結果記錄下來，并與設計參數進行對比。這有助于分析電路的性能，確保電路在預期的工作范圍內。

 注意事項

- 探頭補償：使用前確保探頭已進行適當的補償，這樣可避免信號失真。

- 輸入阻抗：了解示波器的輸入阻抗，普源MSO5354通常為1MΩ，這對高阻抗信號的測量至關重要。

- 環境噪聲：盡量在低干擾的環境中進行測量，以提高測試結果的可靠性。

使用普源MSO5354示波器測試直流電壓是一個相對簡單的過程，只需確保正確連接探頭并適當設置示波器。通過上述步驟，你可以準確評估電壓信號，并為電路設計提供寶貴的數據支持。隨著電子技術的發展，掌握先進的測量工具和技巧將幫助工程師在競爭中立于不敗之地。

如果你還有更多關于普源MSO5354示波器的使用問題或其他相關知識需要探討，歡迎隨時交流！
