如何使用示波器和電流探頭測量小電流？

在電子工程和電氣測試領域，準確測量小電流是理解電路行為和調試的重要步驟。示波器和電流探頭的結合使工程師可以可視化電流波形，對信號的分析和故障排查至關重要。本文將介紹如何使用示波器和電流探頭測量小電流，提供詳細的步驟和注意事項。

 一、所需設備

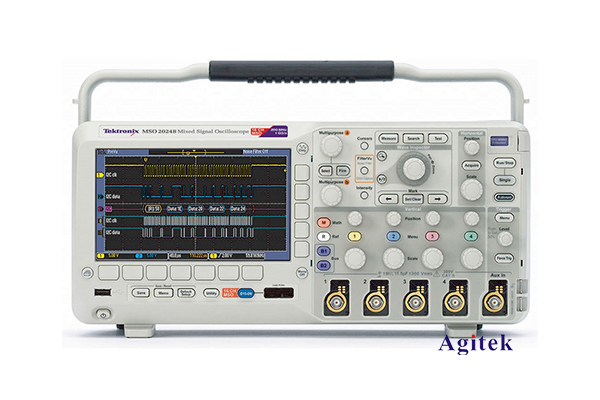

 1. 示波器

示波器是觀察電信號隨時間變化的設備。對于測量小電流，建議使用帶有高靈敏度和高帶寬的示波器，以便捕獲微小的電流變化。

 2. 電流探頭

電流探頭用于將電流信號轉換為電壓信號，這樣示波器就可以讀取。選擇探頭時，確保其量程能夠滿足預期的電流范圍，通常小電流探頭的靈敏度高達毫安級別（例如：1 mA/V）。

 3. 連接線

確保使用高質量的連接線，以減少干擾并確保信號的準確傳輸。

 二、測量準備

 1. 確認電路

在測量前，確保要測量的電路穩定，并且了解電流的流向和電路組成。小電流測量非常敏感，任何噪聲或干擾都可能影響結果。

 2. 設置示波器

打開示波器，根據探頭的靈敏度設置適當的垂直靈敏度（V/div）。建議從較低的靈敏度開始，逐步調整，以尋找最佳的顯示效果。同時，設置合適的時間基準（s/div），以便能夠清楚地觀察電流波形。

 3. 連接電流探頭

將電流探頭按照說明書連接到示波器，并將其夾在要測量的電流路徑上。一般來說，電流探頭應順著電流的流動方向連接。確保探頭夾夾持穩固，避免接觸不良。

 三、進行測量

 1. 啟動電路

通電并啟動電路，注意觀察示波器屏幕上顯示的波形。對于小電流，波形可能較小且細微，因此需要調整示波器的增益設置，以便更好地觀察。

 2. 調整示波器設置

查看波形后，如果信號不清晰，可以嘗試調整時間基準、觸發電平和垂直靈敏度。靈敏度過高可能導致波形失真，而過低則可能無法有效捕獲信號。

 3. 記錄數據

在確認波形穩定后，可以通過示波器的存儲功能記錄數據，或者使用屏幕截圖功能保存結果。這對后續分析和報告撰寫非常有幫助。

 四、分析結果

利用示波器提供的功能，分析電流信號的特性，例如幅度、頻率、波形形狀等。小電流的變化往往反映了電路的狀態，可以通過觀察波形的變化來判斷電路是否正常工作，以及是否存在異常。

 1. 峰值和有效值

測量信號的峰值電流和有效值，深入理解電流的特性。有效值提供了對電流實際功率的理解，尤其在交流信號測量中尤為重要。

 2. 噪聲分析

觀察波形時，特別注意信號的噪聲。如果發現噪聲過大，可能需要調整電路布局或者篩選信號源以降低干擾。

 五、注意事項

1. 安全第一：在測量電流時，確保遵循相關的電氣安全規范，避免電擊和設備損壞。

2. 器件限額：確保示波器和電流探頭的額定值不被超過，避免設備損壞。

3. 干擾與屏蔽：在進行微小電流測量時，盡可能減少外部干擾，例如使用屏蔽電纜。

使用示波器和電流探頭測量小電流是電子測試中的一項基本技能。通過正確設置、仔細連接和精確分析，工程師可以獲取可靠的數據，幫助他們深入理解電路的功能與性能。掌握這一技能對于電子設備的設計與故障排除非常重要。希望本文能為您的電流測量提供切實的幫助！
