任意波形發生器掃描頻率的設置與應用

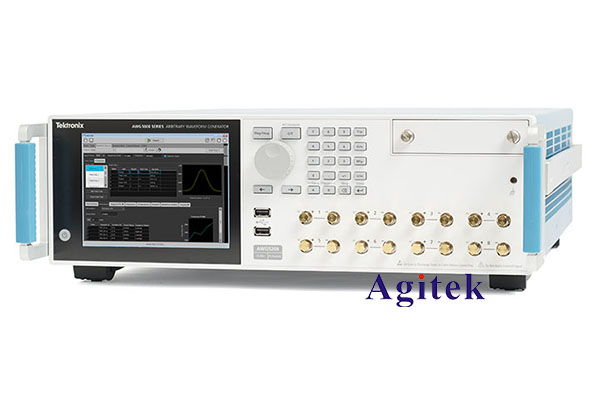

任意波形發生器（Arbitrary Waveform Generator, AWG）是一種強大的電子測試設備，廣泛應用于電子工程、通信、醫療、音頻測試等領域。它能夠生成復雜的波形，幫助工程師更好地測試和分析電路。本文將深入探討如何設置任意波形發生器的掃頻功率，以及這一設置在實際應用中的重要性。

 什么是掃頻？

掃頻是指在一定頻率范圍內連續改變信號頻率的過程。通過掃頻，工程師可以觀察系統對不同頻率信號的響應，分析其頻率特性。這一過程在頻率響應測試、振蕩器性能評估和濾波器特性分析中尤為重要。

 任意波形發生器的基本設置

在設置掃頻功率之前，我們需要首先了解任意波形發生器的基本參數。重要的設置包括：

1. 頻率范圍：確定你要掃描的起始頻率和結束頻率。

2. 掃頻速率：指頻率變化的速度，通常以赫茲（Hz）為單位。快的掃頻速率適用于動態響應測試，而慢的掃頻速率則適用于靜態特性分析。

3. 波形類型：根據測試需求選擇適合的波形類型，例如正弦波、方波、三角波等。

 如何設置掃頻功率

設置任意波形發生器的掃頻功率通常包括以下幾個步驟：

 1. 選擇合適的輸出幅度

根據被測電路的輸入特性，選擇合適的輸出幅度。輸出幅度過高可能會導致電路損壞，輸出幅度過低則無法激發被測元件。

 2. 調整輸出阻抗

確認輸出阻抗與被測設備的輸入阻抗相匹配。這可以減少信號反射和最大化信號傳輸效率。通常，AWG的輸出阻抗設定為50Ω或75Ω。

 3. 設置頻率掃范圍

在任意波形發生器的控制面板或軟件中，設置頻率的起始值和終止值。注意，頻率范圍應根據實際測試需求和被測設備的能力來確定。

 4. 設定掃頻速率

在控制界面上選擇合適的掃頻速率。可以根據被測電路的特性選擇快速掃頻，以便捕獲瞬態響應；也可選擇慢速掃頻，以觀察穩態響應。

 5. 輸出功率設置

根據設備和測試需求，調整輸出功率（通常以dBm表示）。需要確保輸出功率在被測試設備的承受范圍內，以避免損壞。

 6. 實時監測和調整

在掃描過程中，實時監測輸出信號的波形及其變化。當發現異常波形或功率過高時，需要及時調整設置，以保護被測設備。

 應用實例

在頻率響應測試中，掃頻非常有用。例如，在測試一個低通濾波器時，可以通過設置任意波形發生器的掃頻參數，從低頻逐漸增加頻率，觀察信號的衰減程度。工程師可以通過采集數據，繪制出頻率響應曲線，從而判斷濾波器的性能。

此外，在通信系統中，使用掃頻信號進行頻譜分析，能夠評估系統對不同頻率信號的接收能力，確保系統在各種頻率下都能有效工作。

任意波形發生器的掃頻功率設置是電子測試中至關重要的一環。合理的設置不僅能夠有效地測試各種電路的性能，還能確保測試過程的安全性和準確性。掌握以上設置方法，可以幫助工程師更加高效地進行測試與分析，提高工作效率。

如果你對任意波形發生器的具體操作或其他相關內容有更多疑問，歡迎隨時交流！
