射頻無源器件自動測試系統如何實現線纜的自動化測試？

隨著電子技術的迅速發展，射頻（RF）無源器件的應用愈加廣泛，特別是在通信、無線網絡和衛星通信等領域。為了確保這些器件的性能和可靠性，自動化測試系統應運而生，成為測試線纜及相關射頻組件的重要工具。本文將討論射頻無源器件自動測試系統如何有效地實現線纜的自動化測試，并分享一些最佳實踐與解決方案。

 射頻無源器件及其重要性

射頻無源器件主要包括濾波器、分配器、耦合器和消耗器等。這些器件在信號傳輸和處理過程中起著至關重要的作用，為確保通信系統的正常運行，它們的性能必須經過嚴格測試。測試過程中的任何疏忽都可能導致系統性能下降或故障。

 自動測試系統的組成

一個完整的射頻無源器件自動測試系統通常由以下幾個部分組成：

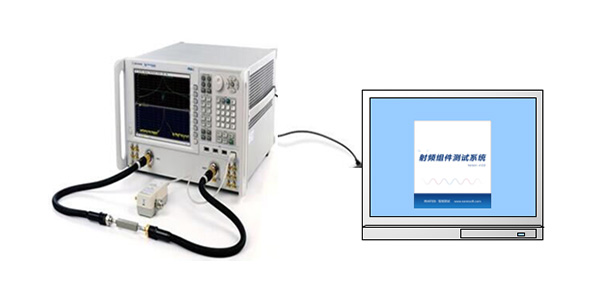

1. 測試儀器：包括矢量網絡分析儀（VNA）、功率計和信號發生器等，負責發射和接收射頻信號。

2. 測試平臺：自動化測試平臺通常包括機械臂、傳輸裝置和夾持器，實現對被測試線纜的自動連接和斷開。

3. 控制軟件：自動化測試系統需要通過控制軟件進行管理，該軟件能夠編程測試流程、采集數據、生成測試報告。

 自動化測試線纜的流程

 1. 準備階段

在進行自動化測試之前，需要對測試線纜進行一個詳細的準備階段。這包括：

- 線纜規格的確認：確保待測試線纜的型號、長度和接口符合測試要求。

- 測試環境的搭建：保證測試環境的溫度、濕度等條件符合標準需求，以避免外界因素對測試結果的影響。

 2. 測試連接

一旦準備完成，自動測試系統會將測試儀器通過機械手臂與線纜的兩端連接。這一步驟需要高精度和穩定性，以確保信號傳輸?shù)臏?zhǔn)確性。現代化的測試平臺可以通過視覺識別技術對連接進行實時監控，避免連接錯誤，確保測試過程順利進行。

 3. 信號發射與測量

在正確連接后，控制軟件會啟動測試儀器進行信號發射，通常包括以下幾個方面的測試：

- 回波損耗測試：測量線纜從發送到接收的信號衰減情況，回波損耗的值可以反映線纜的傳輸性能。

- 插入損耗測試：確定信號經過線纜時的損失情況，插入損耗越小，表示線纜傳輸性能越好。

- 駐波比測試：通過測量駐波比，評價線纜的反射特性，確保信號傳輸?shù)姆€(wěn)定性。

 4. 數據分析與報告生成

測試完成后，數據會實時傳輸至控制軟件，進行分析。通過內置的算法，系統可以快速判斷被測試線纜是否符合規范，并生成詳細的測試報告。這樣的自動化分析大大提高了測試效率，并減少了人工錯誤。

 自動化測試的優勢

自動化測試系統在測試線纜方面的應用具有諸多優勢：

1. 提高效率：自動化測試可以在短時間內完成大量的測試任務，顯著縮短測試周期。

2. 減少人為錯誤：自動化過程大幅降低人工操作的可能性，提高測試的準確性和一致性。

3. 數據可追溯性：所有測試數據均可存檔，便于后續分析和追溯，符合現代質量管理要求。

4. 適應性強：可以根據不同型號和規格的線纜靈活調整測試流程。

射頻無源器件的自動測試系統為線纜的可靠性測試提供了高效、準確的解決方案。隨著技術的不斷進步，相信未來將出現更為先進的自動測試工具，進一步提升測試的自動化和智能化程度。企業若能有效應用這些技術，將在激烈的市場競爭中獲得顯著優勢。希望本文能夠為您在射頻無源器件測試領域提供有價值的參考。
