矢量網絡分析儀如何測耦合系數？

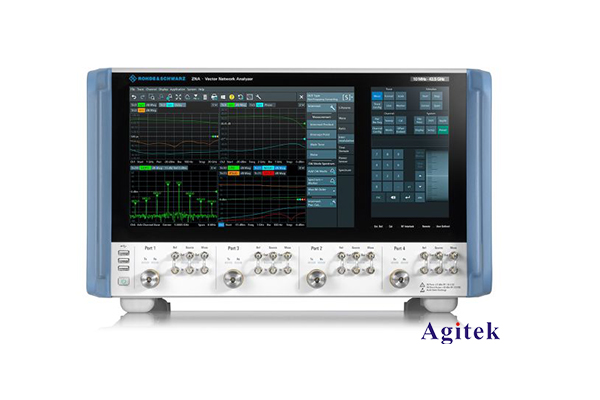

矢量網絡分析儀（Vector Network Analyzer，簡稱VNA）是一種用于測量射頻（RF）和微波設備性能的高精度儀器。其核心功能之一是測量耦合系數，這是評估電路或天線性能的重要參數。本文將詳細介紹如何使用矢量網絡分析儀測量耦合系數，以及一些關鍵步驟和注意事項。

 什么是耦合系數？

耦合系數是描述兩個相互耦合的電路或系統間能量轉移效率的參數。它通常用以表征在指定輸入信號下，多少能量被耦合到另一個電路中，常用的耦合系數單位為dB（分貝）。在射頻和微波應用中，耦合系數的測量不僅能夠幫助工程師評估天線的匹配情況，還能優化濾波器和放大器等設備的性能。

 測量耦合系數的準備工作

在進行耦合系數測量前，首先需確保矢量網絡分析儀的正確設置，并進行必要的校準。基本準備工作如下：

1. 設備校準：使用開放端、短路端和負載端進行校準，確保儀器測量的準確性。

2. 連接器和電纜選擇：確保使用高質量的連接器和電纜，以減少傳輸損耗和反射。

3. 布局設計：合理布置被測電路，避免不必要的電磁干擾，保持原理圖的可重復性。

 使用矢量網絡分析儀測量耦合系數的步驟

 1. 連接設備

將被測設備（如耦合器或濾波器）連接到矢量網絡分析儀的端口。通常，Y端口用于輸入信號，X端口用于接收耦合信號。

 2. 設置頻率范圍

根據被測設備的頻率特性，設置合適的頻率范圍。在VNA上調整頻率起始值和終止值，以覆蓋整個測量范圍。

 3. 選擇測量參數

在矢量網絡分析儀上選擇S參數進行測量。對于耦合系數，關注S21和S12參數，這兩個參數分別表示輸入信號到輸出信號的傳輸和反向傳輸。

 4. 測量并記錄數據

開始測量時，VNA將自動計算耦合系數，通常以dB為單位輸出結果。用戶可以實時觀察圖形顯示，并記錄下S21和S12的數值。

 5. 數據分析

在獲得測量數據后，分析耦合系數的值即可。一般來說，減少耦合損耗或提高耦合系數有助于系統性能優化。對于不同頻率下的耦合系數，可以繪制測量曲線，便于進一步分析。

 注意事項

- 環境控制：在進行測量時應盡量避免外界環境的影響，如溫度和濕度變化，會對測量結果產生干擾。

- 電纜和連接器的影響：確保電纜和連接器的損耗處于最低限度，否則會影響測量的精度。

- 定期校準設備：使用前和使用過程中定期校準網絡分析儀，以確保測量的準確性。

通過矢量網絡分析儀測量耦合系數是一項基礎而重要的工作，它不僅能夠幫助我們深入理解射頻和微波設備的性能，還能指導后續的設計和優化。掌握測量過程中的每一個細節，能夠有效提高測試的準確性與可靠性。希望本文為您理解和測量耦合系數提供了有價值的信息。如果您對矢量網絡分析儀或耦合系數有更多疑問，歡迎隨時交流！
