數字萬用表程控軟件如何實現數據采集？

 在現代電子測試與測量領域，數字萬用表（DMM）作為一種重要的測量工具，被廣泛用于電壓、電流、電阻等參數的測量。隨著自動化與智能化的不斷發展，用于控制數字萬用表的數據采集軟件也應運而生。如何通過程控軟件高效地實現數據采集？本文將詳細探討這一主題。

 一、什么是數字萬用表和程控軟件？

數字萬用表是一種多功能的測量儀器，能夠精準測量多種電氣參數。相比于傳統的模擬萬用表，數字萬用表不僅具有更高的測量精度，而且能夠方便地進行數據存儲和傳輸。而程控軟件則是通過編程控制萬用表，自動執行一系列測試任務，從而實現高效的數據采集和分析。

 二、數據采集的基本原理

數據采集是指通過特定的軟件程序，從萬用表中提取測量數據并進行處理。其基本原理可以簡單歸納為以下幾個步驟：

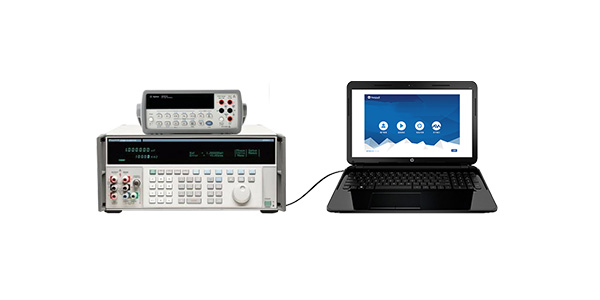

1. 設備連接：通過USB、串口或其他接口，將數字萬用表與計算機或微控制器連接。

2. 指令發送：程控軟件向數字萬用表發送控制指令，以執行特定的測量任務。比如采用SCPI（標準命令結構，Programmable Interface）協議，可以通過一般命令來獲取不同的測量值。

3. 數據讀?。阂坏┤f用表完成測量，便會將結果返回給程控軟件。軟件將讀取到的數據存儲在本地或上傳至云端。

4. 數據處理與分析：采用特定的算法對采集的數據進行處理，比如平均值計算、趨勢分析等，并將分析結果以可視化的方式展示給用戶。

 三、實現數據采集的步驟

 1. 確定硬件環境

在進行數字萬用表的自動測試前，首先需確保有合適的硬件環境。這包括選擇適合的數字萬用表，確保其支持遠程通訊接口（如GPIB、USB、LAN等），并配備必要的連接線纜和接口適配器。

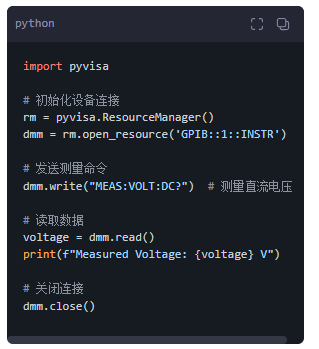

 2. 編寫控制程序

使用如Python、LabVIEW等開發語言或環境，編寫控制程序。該程序需實現以下功能：

- 初始化連接：與萬用表建立連接，檢查設備的狀態。

- 發送控制命令：通過編寫指令集，控制萬用表進行不同的測量。

- 數據接收與存儲：實時讀取萬用表返回的數據，并保存至本地文件或數據庫。

 3. 數據后處理

數據在采集后，需進行后續處理。這可以包括數據清洗、去噪聲、統計分析等。數據分析的結果可視化也是一種重要的環節，通過圖表呈現給用戶，方便進行決策。

 4. 自動化測試與報告

基于收集到的數據，構建自動化測試流程，能夠周期性地進行測量與記錄，并生成測試報告。用戶可以通過設置定時任務，實現自動化的檢測過程，極大提高工作效率。

 四、注意事項

在開發數字萬用表程控軟件時，有幾個注意事項：

- 確保兼容性：確保所用的萬用表支持所選的通信協議。

- 處理異常情況：編寫代碼時，需考慮網絡故障、設備響應時間等可能的異常情況，使軟件具備一定的容錯能力。

- 數據安全性：在傳輸和存儲過程中，要采用合適的數據加密方式，保護敏感信息。

數字萬用表程控軟件的數據采集實現是一項復雜但極具價值的工作，可以提升測試的效率和準確性。通過合理的硬件選擇、科學的軟件編程以及有效的數據處理，我們可以將傳統的測量方式轉變?yōu)楝F(xiàn)代的智能化測試系統。這不僅為工程師節省了大量的人力和時間成本，也為工程項目的成功實施提供了數據支持。未來，隨著技術的不斷發展，數字萬用表在自動化數據采集方面的應用將愈發廣泛。
