普源頻譜分析儀測量諧波失真

在現代電子設備中，諧波失真是一項重要的性能指標，尤其在音頻、通信和信號處理領域尤為關鍵。諧波失真是指信號在傳輸過程中因非線性特性而產生的高次諧波成分。這些額外的頻率成分會影響信號的清晰度和質量。本文將深入探討如何使用普源頻譜分析儀進行諧波失真的測量，以及相關的應用和優勢。

 什么是諧波失真？

諧波失真主要源于信號處理設備的非線性特性。當一個信號經過放大器、變換器或其他非線性組件時，其原始波形可能會失真，產生原頻率的整數倍頻率成分，即諧波。這些諧波的存在會導致信號失真，影響音頻質量和數據傳輸效率。

諧波失真的量化通常通過總諧波失真（THD）來定義，計算公式為：

其中，V_1 是基頻幅度， V_n 是第n次諧波的幅度。

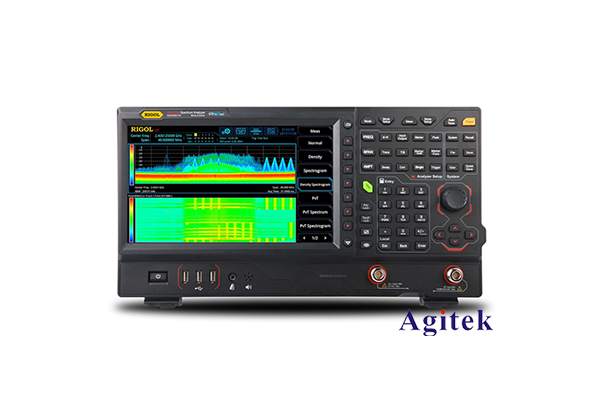

普源頻譜分析儀是一種高性能的測試儀器，廣泛應用于電氣和電子工程中。它能夠精確測量信號的頻率成分，包括基頻和各個諧波的幅度。普源頻譜分析儀具有高帶寬、快速采樣率和強大的信號處理能力，能夠幫助工程師快速識別和分析諧波失真問題。

 普源頻譜分析儀的主要特點

1. 高分辨率：普源頻譜分析儀提供高分辨率的頻譜圖，能夠清晰顯示信號的頻率成分，便于分析和診斷。

2. 快速測量：具備快速響應能力，可以快速捕捉到信號變化，適合實時測試。

3. 廣泛的頻率范圍：適用于從低頻到高頻信號的測量，滿足不同應用需求。

4. 便捷的操作界面：用戶友好的界面使得操作更加簡便，方便用戶快速上手。

 測量諧波失真的步驟

 1. 準備工作

在使用普源頻譜分析儀之前，確保設備已正確連接到需要測試的信號源。通常，這包括將測量探頭連接到設備的輸出端口。確保信號源處于正常工作狀態，以獲得準確的數據。

 2. 設置頻譜分析儀

開啟頻譜分析儀，選擇適當的頻率范圍以覆蓋信號的基頻和其諧波。根據信號性質選擇適當的帶寬和分辨率帶寬（RBW），以確保能捕捉到細微的諧波信息。

 3. 測量信號

使用頻譜分析儀進行測量，觀察頻譜圖上的基頻和各諧波的展示。記錄下基頻的幅度以及各次諧波的幅度值。理想情況下，分析儀能夠自動計算出THD值，并在屏幕上顯示。

 4. 數據分析

根據測得的數據，分析諧波失真的程度。如THD值超出正常范圍，說明存在較嚴重的失真問題，此時可以定位問題源頭，對設備進行調整或更換。

 5. 出具報告

完成測量后，可將數據整理成報告，便于后續的分析與參考。這對于改善系統設計和優化設備性能非常重要。

 應用實例

普源頻譜分析儀在多個領域中都發揮著重要作用。例如，音頻設備的制造商可以利用頻譜分析儀測試音響系統的諧波失真，確保音頻輸出的高保真度。在通信領域，工程師利用此設備監測信號的失真，提高數據傳輸的可靠性。

使用普源頻譜分析儀測量諧波失真是確保電子設備性能的重要步驟。通過精確的頻率分析，工程師能夠及時發現和解決信號失真問題，提升設備的整體性能。這不僅提高了產品的質量，也為用戶提供了更好的使用體驗。無論是在研發階段還是在生產過程中，掌握諧波失真的測量技術，將為電子設備的穩定性和可靠性提供重要保障。
