普源頻譜分析儀測量電纜插損情況的方法

在現代通信和信號處理領域中，電纜的性能直接影響到信號傳輸?shù)馁|(zhì)量。插損（Insertion Loss）是衡量電纜在信號傳輸過程中損耗的重要指標之一。使用普源頻譜分析儀進行插損測量是一種常用而有效的方法。本文將詳細介紹如何使用普源頻譜分析儀測量電纜的插損情況，以及相關技術和注意事項。

 什么是插損？

插損是指信號通過電纜時所產生的功率損失，通常以分貝（dB）為單位。插損越小，表示電纜對信號的衰減越少，傳輸性能越好。在高頻通信中，例如5G、物聯網等，低插損尤為重要，它確保信號的穩定傳輸和高質量的連接。

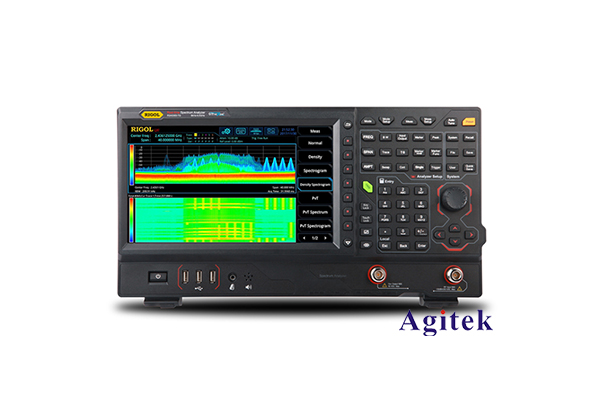

 普源頻譜分析儀簡介

普源頻譜分析儀是一種專門用來分析信號頻譜的電子設備，能夠提供信號的頻率、幅度和相位等參數。它廣泛應用于通信系統、射頻工程及射頻元件測試等領域。該設備的高靈敏度和精確度使其成為測量插損的理想選擇。

 插損測量步驟

 準備工作

1. 設備連接：首先，將普源頻譜分析儀與待測電纜連接。確保連接無誤，使用高質量的測試接頭以減少額外損耗。

2. 設置頻率范圍：根據電纜的特性，設定適當?shù)臏y(cè)量頻率范圍。一般來說，選擇電纜工作頻段的整個范圍進行測試。

3. 校準儀器：在開始測量之前，確保頻譜分析儀已得到良好的校準?？梢允褂靡阎臉?biāo)準負載或開路、短路載入狀況進行校準。

 測量過程

1. 發送信號：使用頻譜分析儀生成已知頻率的信號，這通常是一個連續波（CW）信號。

2. 記錄輸入功率：在信號通過電纜之前，記錄信號的輸入功率。這通常可以在儀器的顯示屏上找到。

3. 測量輸出功率：將信號傳輸通過電纜后，測量輸出端的功率。這也是在頻譜分析儀的顯示屏上讀取。

 計算插損

插損（Insertion Loss）的計算公式如下：

[ text{插損(dB)} = text{輸入功率(dBm)} - text{輸出功率(dBm)} ]

通過上述公式，可以直接得出電纜的插損值。一般來說，插損越低，表示電纜性能越好。

 注意事項

1. 環境因素：在測量過程中，溫度、濕度、和電磁干擾等外部環境因素可能會影響結果。因此，在盡可能穩定的環境中進行測試。

2. 連接質量：確保連接器及電纜的接觸良好，避免由于接觸不良導致的額外損耗。

3. 重復測量：為了確保測試的準確性，可以進行多次測量并計算平均值，減少偶然誤差。

使用普源頻譜分析儀測量電纜的插損情況是一種高效的技術手段。通過嚴格的測量步驟和注意事項，可以有效獲取電纜的性能指標，從而優化通信系統的設計和布局。行業內的技術不斷發展，利用先進的測量工具將進一步提升信號傳輸?shù)馁|(zhì)量和效率。
