是德矢量網絡分析儀如何測群時延？

是德矢量網絡分析儀如何測群時延？

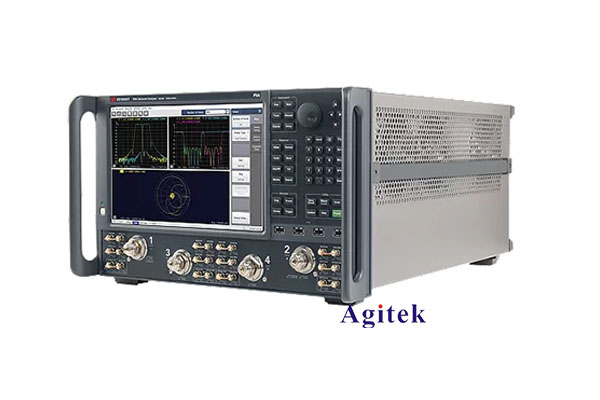

在現代通信和微波系統中，群時延的測量對于確保信號質量和系統性能至關重要。是德科技（Keysight Technologies）的矢量網絡分析儀（VNA）以其高精度、寬頻帶和豐富的測量功能，成為測量群時延的理想工具。本文將詳細介紹是德VNA如何測量群時延，并提供一些提高測量精度的建議。

群時延的測量原理

群時延是指信號通過被測器件（DUT）時，信號中不同頻率分量之間的相對延遲。是德VNA通過測量S參數的相位信息來計算群時延。具體而言，群時延的計算公式為：

其中，${\tau }_g$ 表示群時延，$\phi$ 表示S參數的相位，$\omega$ 表示角頻率。VNA通過測量不同頻率下的相位信息，并對其進行微分處理，從而得到群時延。

相位信息的提取方法

是德VNA采用多種方法提取相位信息，以提高測量精度。這些方法包括向量誤差校正法（VEC）和多項式擬合法等。向量誤差校正法通過校正測量系統中的誤差源，減少系統誤差對測量結果的影響。多項式擬合法則通過擬合相位響應的曲線，提高相位測量的平滑度和準確性。不同的VNA型號可能采用不同的算法，高階型號通常具備更先進的誤差校正技術，從而實現更高的測量精度。

影響測量精度的因素

盡管是德VNA具備高精度測量能力，但群時延的測量精度仍受多種因素影響：

1. 儀器自身性能：VNA的頻率響應、相位噪聲和動態范圍等參數直接影響測量精度。高性能的VNA通常具備更低的相位噪聲和更高的頻率響應，能夠?qū)崿F(xiàn)更高的測量精度。

2. 測試設備：連接電纜、適配器等測試設備的性能會引入額外的群延遲和相位誤差。這些誤差會疊加到被測器件的群延遲上，影響測量結果。因此，使用高質量的低損耗測試設備是獲得高精度測量結果的關鍵。

3. 被測器件特性：被測器件的非線性特性、溫度特性以及其他參數也會影響群時延的測量。對于具有強非線性特性的器件，需要選擇合適的測試功率和頻率范圍，以最小化非線性效應的影響。溫度變化也會導致被測器件參數發生變化，從而影響群時延的測量結果。

4. 環境因素：環境溫度和濕度等也會影響VNA的性能和被測器件的特性，從而影響群時延的測量精度。保持穩定的環境溫度和濕度對于獲得可靠的測量結果非常重要。

5. 測量方法和參數設置：不同的測量方法和參數設置也會影響群時延測量的精度。例如，掃描步長、平均次數等參數的選擇都會影響測量結果的精度和穩定性。

提高測量精度的建議

為了提高群時延的測量精度，可以采取以下措施：

1. 選擇合適的VNA型號：選擇具備高性能和先進誤差校正技術的VNA型號。
2. 進行精確的校準：定期對VNA進行精確的校準，確保儀器處于最佳工作狀態。
3. 使用高質量的測試設備：使用高質量的低損耗連接電纜、適配器等測試設備。
4. 控制環境條件：保持穩定的環境溫度和濕度，以減少環境因素的影響。
5. 優化測量參數：選擇合適的掃描步長、平均次數等測量參數，以提高測量結果的精度和穩定性。
6. 進行誤差分析：對測量結果進行誤差分析，找出影響測量精度的主要因素，并采取相應的改進措施。

是德矢量網絡分析儀以其高精度和寬頻帶特性，在群時延測量中發揮著重要作用。通過選擇合適的VNA型號、進行精確的校準、使用高質量的測試設備、控制環境條件、優化測量參數以及進行誤差分析，可以有效提高群時延測量的精度和可靠性，為射頻和微波系統的設計和優化提供更精確的數據支持。
