示波器如何捕捉定時瞬間波形？

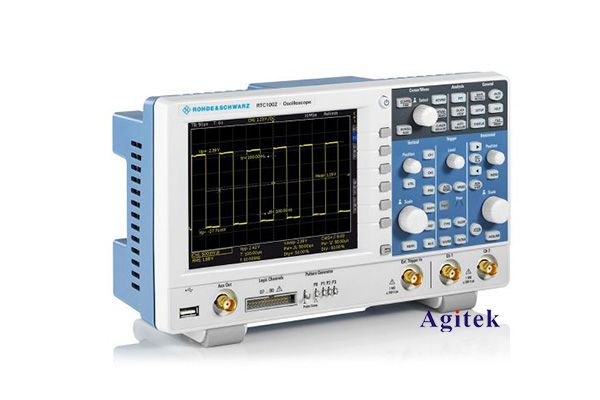

示波器作為一種重要的電子測量儀器，廣泛應用于電路測試與信號分析。捕捉定時瞬間波形是示波器的一項關鍵功能，尤其在調試和分析電路中特定時刻的信號變化時顯得尤為重要。本文將詳細介紹示波器如何捕捉定時瞬間波形，幫助讀者更好地理解和應用這一功能。

示波器捕捉定時瞬間波形的方法主要分為兩種：斷電捕捉方法和調試測試捕捉方法。這兩種方法適用于不同的應用場景，但都需要示波器具有精確的時間控制和觸發機制。

斷電捕捉方法

斷電捕捉方法主要用于捕捉設備斷電瞬間的波形。這種方法的關鍵在于準確設置示波器的觸發條件和捕捉時間。根據信號的不同類型（交流電或直流電）以及斷電方式（主動斷電或被動斷電），具體步驟會有所不同。

• 直流電被動斷電：當設備在運行中無法預知何時會斷電時，示波器可以采用單次觸發方式來捕捉波形。設置示波器的觸發模式為自動，觸發方式選擇邊沿下降觸發，觸發電平設置在直流電壓之下、零電平之上。當斷電現象發生時，示波器會捕捉到電壓下降的波形，此時可以停止波形顯示，展開波形并測量波形下降的時間。

• 直流電主動斷電：對于手動控制的斷電操作，由于斷電時間可控，示波器可以采用長時基方式記錄斷電信號。預估斷電操作時間，將示波器的時基設置為合適的時間間隔，例如1秒，然后進行斷電操作。操作結束后，示波器顯示的波形將包含整個斷電過程，可以精確測量和分析。

• 交流電斷電：無論是主動斷電還是被動斷電，交流電信號捕捉時需要考慮波形不失真。主動斷電時，使用長時基并將存儲深度調至最大，以保證波形質量。被動斷電時，由于無法預知斷電時間，必須采用單次觸發方式，并選擇合適的觸發條件來捕捉信號。

•


調試測試捕捉方法

調試測試捕捉方法主要用于在電路調試過程中捕捉特定時刻的信號波形。這種方法需要示波器具有靈活的觸發設置和波形顯示功能。

• 設置觸發條件：根據待捕捉信號的特性，設置示波器的觸發模式（如自動或正常模式）、觸發方式（如邊沿觸發或脈沖觸發）和觸發電平。觸發條件的設置直接影響波形捕捉的準確性和穩定性。

• 捕捉波形：將示波器的探頭連接到電路中要測量的信號，并調整示波器的垂直增益和水平時基，使波形在屏幕上清晰可見。觸發條件設置完成后，示波器將進入捕獲模式，等待滿足觸發條件的信號產生。

• 分析波形：當信號滿足觸發條件時，示波器將捕捉并顯示波形。使用示波器的游標功能進行精確測量，分析波形的幅度、頻率、相位和形狀等參數，以識別任何失真或異常。

示波器捕捉定時瞬間波形的過程需要細致的設置和分析，但通過合理選擇和配置示波器的各項功能，可以實現對電路信號的精確測量和分析。希望本文的介紹能幫助讀者更好地理解和應用示波器捕捉定時瞬間波形的方法。
