吉時利源表軟件如何實現自動化測試二極管I-V曲線？

在現代電子工程領域，二極管作為基礎的半導體器件，其I-V（電流-電壓）特性曲線的測試至關重要。吉時利（Keithley）源表及其配套軟件，憑借其高精度和自動化功能，成為了測試二極管I-V特性曲線的理想工具。本文將詳細介紹吉時利源表軟件如何實現自動化測試二極管I-V曲線。

一、吉時利源表簡介

吉時利源表是一種高精度、多功能的測試儀器，廣泛應用于半導體器件的電學性能測試。它能夠精確輸出和測量微弱的電流和電壓信號，適用于對納米材料和新型光電器件進行電學性能表征。數字源表提供了通訊接口，支持計算機的程控，通過程控軟件可以快速便捷地記錄實驗數據與導出圖表。

二、吉時利源表軟件的功能

吉時利源表軟件，如NS-SourceMeter，是專為源表設計的自動化測試軟件。它具有以下主要功能：

1. 儀器連接與檢測：軟件可以自動檢測連接的吉時利源表型號，并進行自動連接。用戶也可以選擇手動連接。
2. 參數配置：在配置界面，用戶可以設置源表的相關參數，如掃描模式、傳感器模式、通道選擇、輸出類型等。

3. 數據記錄與顯示：軟件可以實時顯示源表測試到的數據，并進行圖形繪制。用戶可以查看當前測試數據的最大值、最小值、平均值和標準偏差。

4. 趨勢圖分析：在趨勢圖顯示界面，用戶可以看到根據當前測量數據繪制的圖形，并可以手動選擇不同的坐標軸、修改圖形顏色、放大縮小平移圖形等。

5. 數據導出：軟件支持將配置信息、測試數據和圖形導出為CSV或Excel格式，方便后續的數據分析。




三、自動化測試二極管I-V曲線的實現

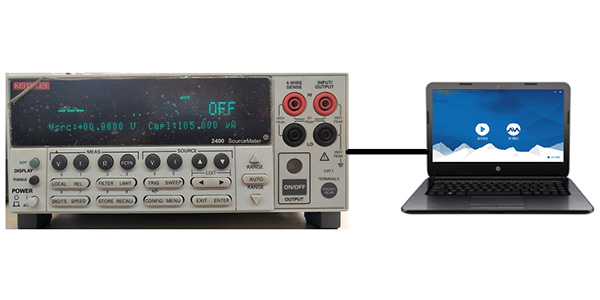

1. 儀器連接與參數設置：首先，將吉時利源表通過USB、LAN、GPIB等接口連接到計算機，并打開NS-SourceMeter軟件。在軟件界面上，選擇連接的源表型號，并進行參數配置，如設置掃描電壓范圍、掃描步長、電流限制等。
2. 開始測試：配置完成后，點擊開始測試按鈕，軟件將控制源表按照設定的參數進行掃描，并記錄測試數據。
3. 數據分析與導出：測試完成后，用戶可以在數據顯示界面查看測試數據，并在趨勢圖顯示界面查看I-V特性曲線。根據需要，用戶可以將測試數據和圖形導出為CSV或Excel格式，進行進一步的數據分析

吉時利源表軟件通過提供儀器連接、參數配置、數據記錄與顯示、趨勢圖分析和數據導出等功能，實現了對二極管I-V特性曲線的自動化測試。這不僅提高了測試效率，還保證了測試數據的準確性和可追溯性。吉時利源表軟件已成為現代電子工程領域不可或缺的工具之一，為半導體器件的研發和生產提供了有力支持。

通過本文的介紹，相信讀者對吉時利源表軟件如何實現自動化測試二極管I-V曲線有了更深入的了解。希望這些信息能夠對讀者在半導體器件測試方面的工作提供幫助。
