如何在是德矢量網絡分析儀上添加外部衰減器？

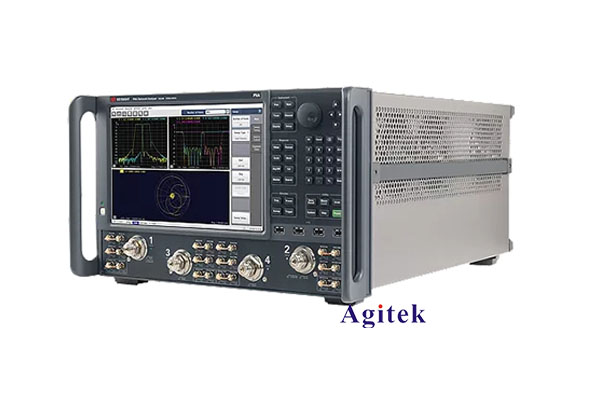

在微波和射頻測試領域，是德矢量網絡分析儀（VNA）是一款不可或缺的工具，其廣泛應用于網絡特性分析、反射和傳輸參數測量以及系統性能驗證。為了提高測試精度和擴大量程范圍，外部衰減器常被用來增加測試的靈活性和可操作性。本文將詳細介紹如何在是德矢量網絡分析儀上添加外部衰減器，以及在使用過程中需要注意的事項。

 1. 外部衰減器的作用

外部衰減器通過降低信號強度，幫助避免在測量高功率信號時產生非線性失真。這些衰減器不僅可以增加VNA的動態范圍，還能夠保護設備免受過載損害，以及讓系統更好地適應不同的測試環境。在使用VNA進行高增益或高功率信號測量時，合適的衰減值對獲得準確的測試結果至關重要。

 2. 選擇合適的衰減器

在為是德矢量網絡分析儀選擇外部衰減器時，應考慮如下幾個因素：

- 頻率范圍：確保所選衰減器能夠涵蓋VNA的操作頻率范圍，避免不必要的信號衰減和失真。

- 功率處理能力：根據待測信號的功率來選擇合適的衰減器，確保它可以承受連續和峰值功率而不會損壞。

- 衰減值：衰減器的衰減值應與測試要求相匹配，通常可選的衰減值范圍從1 dB到30 dB不等。

 3. 如何連接外部衰減器

在將外部衰減器連接到是德矢量網絡分析儀時，步驟如下：

 步驟一：斷開設備

在進行任何連接之前，確保VNA和待測設備斷電。這可以防止在連接過程中對設備造成損壞。

 步驟二：識別端口

找到VNA的測試端口（通常是Port 1和Port 2）。確認端口的類型（如SMA、N型等），以確保連接器兼容。

 步驟三：連接衰減器

將衰減器按照以下順序連接：

1. 將待測設備的輸出端口連接到衰減器的輸入端口；

2. 將衰減器的輸出端口連接回是德矢量網絡分析儀的輸入端口。

使用連接時，確保接頭緊固，防止信號泄露或接觸不良。

 步驟四：設置VNA

開機后，根據所選衰減器的衰減值調整VNA的設置。這通常可以通過VNA的軟件界面完成，在“設置”或“校準”選項中輸入相應的衰減值。

 4. 測試與校準

連接完畢后，進行初步的測試以確保所有設備正常工作。在測量之前，建議執行一次完整的校準過程。校準可以消除系統中的誤差，以獲得更為準確的測試結果。

- 校準方法：使用適當的校準套件（如開路、短路、負載、通過）進行校準。校準后，檢查反射和傳輸參數是否在合理范圍內。

 5. 注意事項

- 避免信號過載：使用外部衰減器可以有效避免信號過載，但使用高功率信號時仍需注意監測信號強度。

- 溫度變化：衰減器的性能可能隨溫度變化而改變，因此在使用過程中要注意環境溫度對測試結果的影響。

- 定期檢查：定期檢查衰減器和連接線的完整性，確保其性能穩定。

在是德矢量網絡分析儀上添加外部衰減器是提升測試精度和保護設備的重要措施。通過選擇適合的衰減器、正確連接和定期校準，可以顯著提高測試的可靠性。希望本文能為您在使用VNA進行高性能測量時提供有益的指導。如果您有任何疑問或需要更多詳細信息，歡迎隨時進行咨詢。
