LCR測試儀添加直流偏置的必要性與方法

在電子測試領域，LCR測試儀是一種廣泛使用的工具，它不僅可以測量電感（L）、電容（C）和電阻（R）的基本參數，還能提供更深入的電氣特性分析。在某些應用中，為了精確測量電路元件的動態行為和特性，添加直流偏置（DC Bias）是非常必要的。本文將探討LCR測試儀添加直流偏置的原因、方法以及應用。

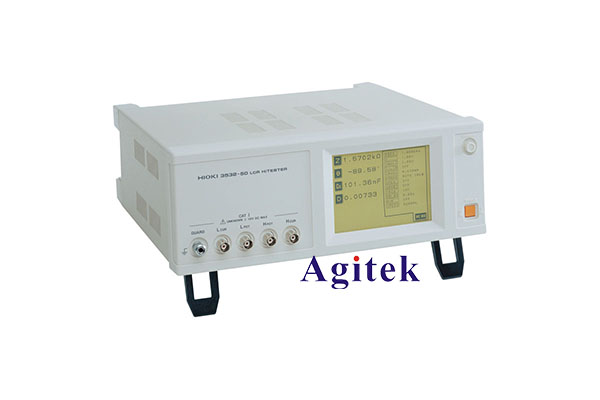

 1. 什么是LCR測試儀？

LCR測試儀是一種測量電路元件（如電阻器、電容器和電感器）在不同頻率下的電氣特性的儀器。它能提供有關元件品質（Q值）、損耗角正切（D）、電導和電阻等參數的信息。這些數據對于設計和維修電子設備至關重要。

 2. 添加直流偏置的必要性

在某些情況下，LCR測試儀的測量可能受到AC信號的限制，特別是在非線性元件（如電解電容器和某些晶體管）中。為了獲得更準確的測量結果，添加直流偏置至關重要，其原因如下：

 2.1 改善測量精度

添加直流偏置可以改變測量條件，使得測量的元件在其工作狀態下運作，從而可以獲得更加真實的性能數據。例如，某些電容器在特定的直流電壓下，其電容量會發生變化，添加偏置后可以更全面地反映電容的特性。

 2.2 考慮溫度和電壓效應

許多電子元件對電壓和溫度非常敏感，加上直流偏置后，可以有效模擬實際工作環境中的條件，幫助工程師分析元件在特定條件下的表現，確保設計的可靠性與穩定性。

 2.3 識別頻率依賴特性

在某些類型的電感和電容中，直流偏置會影響其頻率響應特性，通過增加偏置，可以觀察到在不同直流電壓下的頻率特性變化，這對于理解元件在實際應用中的表現至關重要。

 3. 如何在LCR測試儀上添加直流偏置？

 3.1 了解設備特點

不是所有的LCR測試儀都具備直接添加直流偏置的功能。在進行測量之前，用戶需要確認其設備是否支持此功能。如果設備能夠添加直流偏置，通常會在說明書中有詳細說明。

 3.2 使用偏置電源

如果LCR測試儀本身不支持直流偏置，可以通過外接直流電源來實現。具體步驟如下：

1. 選擇合適的直流電源：根據需要施加的直流電壓選擇合適的電源，并確保電源的輸出穩定，不會產生過大噪聲。

2. 連接電路：將LCR測試儀的測試端口與待測元件連接，同時將直流電源的輸出端連接到同一電路中。確保接線正確，避免短路或其他故障。

3. 設置電壓：根據元件規格，調整直流電源的電壓，確保其值在安全范圍內。

4. 進行測量：在添加了直流偏置后，開始進行常規的LCR測量，設備會顯示出添加偏置后的測量結果。

 3.3 注意事項

- 監測溫度：在測試過程中，注意溫度變化，特別是對于敏感元件，以避免因過熱造成的測量誤差。

- 觀察數據變化：記錄測量結果的變化，尤其是在不同的直流偏置電壓下，分析其對測量結果的影響。

 4. 添加直流偏置的應用實例

在實際應用中，添加直流偏置的功能主要應用于新材料的測試、元件的失效分析以及電容器的性能評估等領域。例如，在電解電容器的測試中，往往會添加一些直流偏置電壓，以模擬電容在工作狀態下的反應，從而幫助設計人員了解電容器在實際應用中可能出現的問題。

LCR測試儀添加直流偏置是一種提高測量準確度和可靠性的有效方法。通過了解如何在LCR測試中實現直流偏置，工程師能夠更全面地分析其測試結果，從而在設計與生產中做出更明智的決策。在未來的電子元件開發和測試中，掌握這一技能，將顯著提升工作的效率和精確性。
