高速信號數據采集系統AT-4000是什么？

對于高速信號的分析與采樣需要高速信號采集系統進行信號采集,為了能采集高速信號,使用的系統必須具備高采樣率并且具備較好的信噪比和采樣位數。而目前市場上大多數單一的采集系統不能滿足目前多樣化的需求,負責信號處理與傳輸的設備不具備很強的運算能力,而將數據導出將會再增加系統的復雜性,并且在對時效性較高的應用場景中不能滿足應用要求。

高速信號采集系統AT-4000

因此一個高集成度,高采樣率,高采樣位數,高運算能力以及高時效性的系統模塊是有強烈的市場需求,也是未來該系統的發展趨勢。

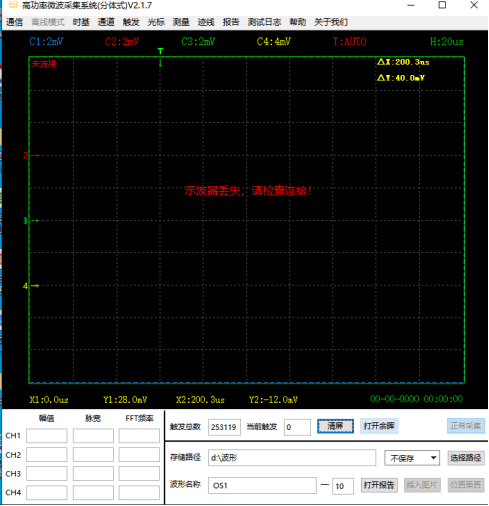

納米軟件獨立研發高速信號采集系統AT-4000可完成對高速重復頻率信號在強電磁場環境下的波形與數據的實時采集，且同時滿足對測量通路時延的獨立調節，實時保存實驗波形數據。系統通過PICO示波器可以對各類高速脈沖信號進行連續采集，系統主界面分為單屏和雙屏兩種模式，取決于連接的采集終端的數量。系統界面主要分為四個部分，最上方為菜單欄，該區域進行示波器的設置，及歷史數據的查看等功能。中間部分為波形顯示區域，顯示采集的波形數據。左下角為波形參數計算結果顯示區域，顯示波形的幅度、脈寬和 FFT 最大頻率參數。右下角為示波器采集狀態控制和報告控制區域，用于控制示波器的運行狀態，和報告的生成功能。

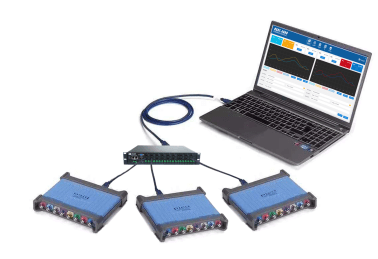

高速信號采集系統AT-4000

相對傳統的高速采集系統AT-4000 可以實現對50Hz重復頻率信號波形數據的實時采集、處理；能夠通過光纖遠程操作控制示波器的數據采集和存取；可以實現同時控制4個采集終端，共16個通道采集數據；具有自動生成.doc格式實驗數據報告功能并插入波形圖片；示波器集成在屏蔽盒內，可以滿足在10kW/cm2強電磁場環境下，屏蔽盒具備一定程度的屏蔽效能；可以將示波器采集到的圖像和波形數據以指定格式保存在本地等優點。
