示波器看占空比怎么調？

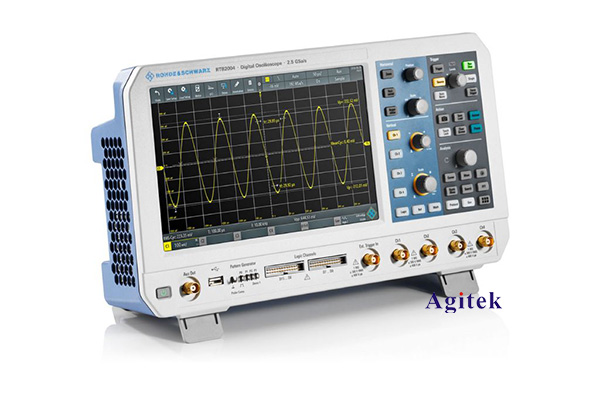

在現代電子工程中，示波器是不可或缺的工具之一。它不僅可以用來觀察信號波形，還可以幫助工程師測量信號的占空比。占空比是指信號在一個周期內高電平持續的時間與周期總時間的比值，通常用百分比表示。本文將詳細介紹如何使用示波器調節和測量信號的占空比。

一、理解占空比

占空比（Duty Cycle）是描述周期性波形的重要參數，主要用于脈沖信號的分析。其計算公式為：

[ \text{占空比} = \left( \frac{T_{高}}{T_{總}} \right) \times 100% ]

其中，( T_{高} ) 為高電平持續時間，( T_{總} ) 為一個完整周期的時間。占空比的范圍通常在0%到100%之間，0%表示信號一直為低電平，100%則表示信號一直為高電平。

二、準備工作

在開始調節占空比之前，請確保你已準備好以下設備和工具：

示波器：確保示波器功能正常，帶有足夠的帶寬和采樣率。

信號源：可以是函數發生器、微控制器或其他可以輸出周期性波形的設備。

探頭：合適的示波器探頭，用于連接信號源和示波器。

三、連接設備

將示波器的探頭連接到信號源的輸出端。確保接觸良好，防止信號衰減或失真。然后，打開示波器并設置適當的垂直和水平刻度，以便清晰地顯示信號波形。

四、調節示波器設置

選擇觸發模式：在示波器上選擇合適的觸發模式，通常建議使用邊沿觸發（Edge Trigger）模式。設置觸發電平為信號的中間值，以便穩定波形顯示。

調整時間基準：根據信號的頻率調整時間基準（Time Base），確保一個完整的波形能夠在屏幕上顯示完整。

調整垂直靈敏度：根據信號的幅度調整示波器的垂直靈敏度，以便更清晰地觀察信號的高低電平。

五、測量占空比

觀察波形：在示波器屏幕上，觀察到的波形應該清晰可見。確認波形是周期性的，并且高低電平的狀態變化明顯。

使用測量功能：大多數現代示波器都配備了自動測量功能。利用示波器的測量工具，選擇“占空比”選項。示波器會自動計算并顯示占空比的百分比。

手動測量：如果你的示波器沒有自動測量功能，可以手動測量占空比。使用光標測量功能，分別測量高電平持續時間 ( T_{高} ) 和周期時間 ( T_{總} )，然后使用上述公式計算占空比。

六、調節占空比

如果你需要調整信號的占空比，可以通過以下幾種方法實現：

調整信號源：如果使用的是函數發生器，通常可以在設備上直接設置占空比。例如，某些函數發生器允許用戶在設置界面中輸入所需的占空比。

編程控制：如果信號源是微控制器或FPGA，可以通過編程實現對占空比的控制。根據需要調整輸出高低電平的持續時間，從而改變占空比。

使用PWM模塊：在某些應用中，可以使用脈寬調制（PWM）模塊來生成所需的占空比。通過改變PWM信號的高電平時間，可以靈活地調節占空比。

占空比是電子信號的重要特性，通過示波器的有效設置和測量，可以方便地分析和調節信號的占空比。無論是調試電路還是進行信號分析，掌握示波器的使用技巧都是電子工程師的一項基本技能。希望通過本文的介紹，能夠幫助你更好地理解和應用示波器進行占空比的調節與測量。在實際操作中，多加練習，將使你更加熟練，提升工作通過以上步驟，你可以輕松地使用示波器來測量和調節占空比，為你的電子項目提供可靠的數據支持。
