泰克MDO3012示波器測量以太網波形

在現代電子設計和通信系統中，以太網技術廣泛應用于數據傳輸和網絡連接。為了確保以太網設備的性能和可靠性，工程師需要對以太網波形進行精確測量和分析。泰克MDO3012示波器作為一款高性能的混合信號示波器，能夠為以太網波形的測試提供強大的支持。本文將詳細介紹如何利用泰克MDO3012示波器進行以太網波形測量。

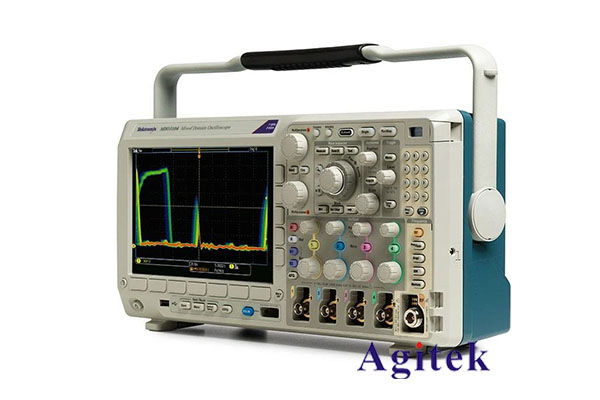

泰克MDO3012示波器簡介

泰克MDO3012是一款功能強大的示波器，具備多種測量功能和高帶寬（最高可達200 MHz）。其具有混合信號示波器功能，可以同時觀察模擬信號和數字信號，非常適合復雜的電子電路和通信系統的測試。MDO3012還配備了內置的頻譜分析儀和信號生成器，使得信號的分析和生成更加方便。

準備工作

在開始測量以太網波形之前，需要做好以下準備工作：

設備連接：確保示波器與待測以太網設備正確連接。通常情況下，可以使用差分探頭連接到以太網接口的信號線上。

設置示波器：打開示波器，調整垂直和水平刻度以適應待測信號的幅度和頻率。選擇適當的觸發模式，以便穩定顯示波形。

選擇測量模式：MDO3012支持多種測量模式，選擇“以太網”或“自定義”模式，以便于對以太網信號進行分析。

測量以太網波形

波形捕獲：通過示波器的觸發功能捕獲以太網波形。在捕獲波形時，注意觀察波形的穩定性，必要時調整觸發電平和邊沿。

波形分析：利用示波器的測量功能，分析以太網波形的各種參數，例如信號幅度、上升時間、下降時間、周期和頻率等。MDO3012提供了多種自動測量工具，可以快速獲取這些參數。

眼圖分析：以太網信號通常具有復雜的波形，眼圖分析可以幫助工程師評估信號完整性。在MDO3012上，選擇眼圖分析功能，觀察波形的眼圖形狀，判斷信號是否存在畸變或干擾。

解碼以太網協議：MDO3012支持多種協議的解碼，包括以太網。通過選擇相應的解碼功能，可以實時解碼以太網幀，分析數據包的內容。這對于排查網絡問題和驗證數據傳輸的正確性非常重要。

常見問題及解決方案

在使用泰克MDO3012示波器測量以太網波形時，可能會遇到一些常見問題：

波形不穩定：如果波形不穩定，可以調整觸發電平和邊沿，確保示波器能夠正確捕獲信號。

信號干擾：如果測量到的信號存在噪聲或干擾，檢查連接線和探頭是否正常，必要時使用屏蔽探頭。

解碼錯誤：如果解碼的以太網數據不正確，檢查示波器的設置，確保選擇了正確的觸發模式和解碼參數。

通過使用泰克MDO3012示波器，工程師可以高效地測量和分析以太網波形。在電子設計和網絡通信領域，準確的波形測量是確保設備性能和可靠性的關鍵。掌握泰克MDO3012的操作，可以幫助工程師更好地理解和優化以太網信號，提升產品質量和性能。無論是研發新產品還是維護現有設備，MDO3012都是工程師不可或缺的工具。
