數字示波器與模擬示波器原理區別解析

在電子測試和測量領域，示波器是不可或缺的工具。它們用于觀察和分析電信號的波形，幫助工程師和技術人員進行故障排除和信號分析。根據其工作原理的不同，示波器主要分為數字示波器和模擬示波器。本文將深入探討這兩種示波器的原理區別，幫助您更好地理解它們的應用和優勢。

模擬示波器的工作原理

模擬示波器是最早開發的示波器類型。它通過電子管（如陰極射線管，CRT）顯示電信號的波形。其工作原理相對簡單，主要包括以下幾個步驟：

信號輸入：模擬示波器將輸入的電信號通過探頭引入設備。

放大處理：輸入的信號經過放大器進行信號放大，以便清晰地顯示波形。

電子束偏轉：放大的信號通過電壓控制的方式，改變電子束在屏幕上的位置。通常，水平和垂直偏轉分別控制時間和電壓。

波形顯示：電子束在熒光屏上掃描形成波形圖案，技術人員可以通過目視觀察波形的形狀和特征。

模擬示波器的優點在于其波形顯示的實時性和連續性，適合用于簡單信號的觀察。但由于其限制，模擬示波器在信號分析和存儲方面存在不足。

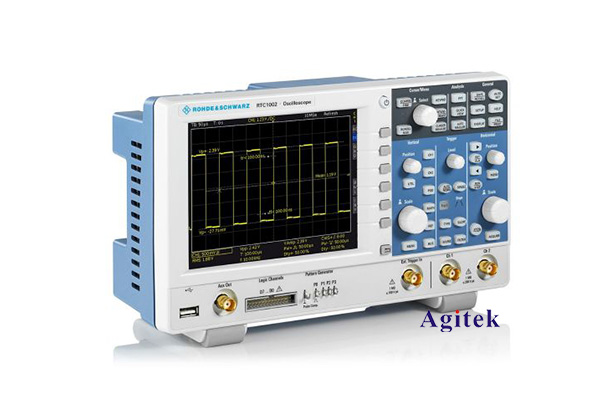

數字示波器的工作原理

數字示波器則是更現代化的測試工具，采用數字信號處理技術。其工作原理較為復雜，主要包括以下幾個步驟：

信號輸入：輸入電信號通過探頭引入數字示波器。

模數轉換（ADC）：輸入的模擬信號首先經過模數轉換器，將其轉換為數字信號。這一步驟是數字示波器的核心，決定了測量的精度和分辨率。

數字信號處理：轉換后的數字信號通過內置的數字信號處理器（DSP）進行處理，包括濾波、計算和波形重建等操作。這使得數字示波器能夠執行更加復雜的信號分析。

波形顯示：經過處理的數字信號最終在液晶顯示屏上以圖形方式呈現，用戶可以通過界面進行各種操作，如縮放、保存和分析波形。

數字示波器相較于模擬示波器具有更高的精度、更豐富的功能和更強的信號處理能力。它們能夠存儲波形、進行數學運算，并且可以通過USB等接口與計算機連接，方便數據的后期分析。

模擬示波器與數字示波器的主要區別

信號處理方式：

模擬示波器：采用連續信號處理，實時顯示波形。

數字示波器：通過模數轉換器將模擬信號轉換為數字信號后進行處理，具有更高的靈活性和功能。

波形顯示：

模擬示波器：使用電子束在熒光屏上直接顯示波形，受限于顯示技術。

數字示波器：在數字顯示屏上呈現，支持多種顯示模式和界面操作。

功能和應用：

模擬示波器：適合用于簡單的信號觀察，主要用于教育和基礎測試。

數字示波器：具有存儲、分析、數學運算等多種功能，廣泛應用于復雜信號測量和高精度測試。

在選擇示波器時，了解數字示波器和模擬示波器的原理區別是非常重要的。模擬示波器以其簡單直觀的操作適合初學者和基礎測量，而數字示波器則因其強大的功能和靈活性成為專業工程師的首選。根據您的具體需求，合理選擇示波器將對您的測試和測量工作產生積極的影響。無論是進行基礎實驗，還是復雜的信號分析，合適的工具都會使您的工作事半功倍。
