如何將普源信號發生器與示波器連接？

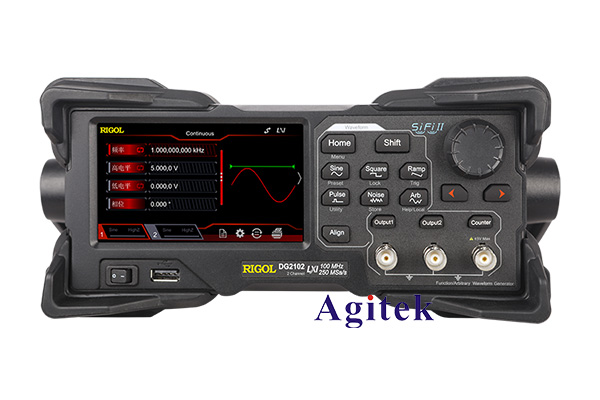

在電子實驗和研發過程中，信號發生器和示波器是兩種重要的儀器。普源信號發生器以其高性能和靈活性，廣泛應用于各種信號生成和測試場景。而示波器則用于觀察和分析信號波形。本文將詳細介紹如何將普源信號發生器與示波器相連，以便進行有效的信號測試和分析。

一、準備工作

在連接信號發生器和示波器之前，我們需要準備以下設備和工具：

普源信號發生器：確保設備正常工作，能夠產生所需的信號。

示波器：同樣檢查示波器的功能，并確認其能夠正常顯示波形。

連接線：可以使用BNC連接線或其他適合的信號線，以確保信號的穩定傳輸。

電源：確保信號發生器和示波器均已連接到電源并開啟。

二、連接步驟

1. 確定輸出信號類型

在連接之前，首先需要確定你希望信號發生器輸出的信號類型（如正弦波、方波、三角波等）以及頻率和幅度。這將影響后續的測試和觀察。

2. 連接信號輸出

使用BNC連接線將普源信號發生器的輸出端口與示波器的輸入端口連接。具體步驟如下：

輸出端口：找到信號發生器的輸出端口，通常標記為“OUT”或“Signal Out”。

輸入端口：在示波器上，找到一個可用的輸入通道（如CH1或CH2），通常標記為“Input”。

連接：將連接線的一端插入信號發生器的輸出端口，另一端插入示波器的輸入端口，確保連接牢固。

3. 設置示波器

在連接完成后，需要對示波器進行設置，以便正確顯示輸入信號。

選擇通道：選擇你剛剛連接的輸入通道（例如CH1），確保其處于激活狀態。

調整時間基準：根據信號的頻率，調整示波器的時間基準（Time Base），以便信號波形能夠清晰顯示。

設置垂直靈敏度：根據信號的幅度，調整示波器的垂直靈敏度（Vertical Sensitivity），以確保波形不會超出顯示范圍。

4. 調整信號發生器

接下來，調整信號發生器的設置，以便生成所需的信號。

選擇信號類型：使用信號發生器的控制面板，選擇所需的信號類型（例如正弦波、方波等）。

設置頻率和幅度：根據實驗需求，設置合適的頻率和幅度。確保這些參數在示波器的可測范圍內。

三、觀察和分析信號

完成連接和設置后，可以觀察示波器上的波形顯示。根據需要，可以進行以下操作：

捕捉波形：使用示波的觸發功能，捕捉穩定的波形，以便進行分析。

測量參數：利用示波器的測量工具，測量信號的頻率、幅度、周期等參數。

保存波形：如果需要，示波器通常支持將波形數據保存到USB或其他存儲介質中，方便后續分析。

四、注意事項

信號完整性：確保連接線的質量，以避免信號衰減或失真。

防止過載：在設置信號發生器時，確保輸出信號不會超過示波器的輸入范圍，以防損壞設備。

定期校準：定期對信號發生器和示波器進行校準，以確保測量的準確性。

將普源信號發生器與示波器連接是進行電子測試和信號分析的基本步驟。通過正確的連接和設置，可以有效地觀察和分析信號波形，為電子實驗和研發提供有力支持。希望本文能幫助您更好地理解和操作這兩種重要的測試儀器。
