泰克信號發生器如何輸出差分信號？

在現代電子工程和測試領域，差分信號的應用越來越廣泛。差分信號不僅具有良好的抗干擾能力，還能有效提高信號傳輸的質量。泰克（Tektronix）作為領先的測試與測量設備制造商，其信號發生器在輸出差分信號方面具備強大的功能。本文將詳細介紹如何使用泰克信號發生器輸出差分信號，幫助您更好地理解和應用這一技術。

什么是差分信號？

差分信號是由兩個相互獨立的信號的，其中一個信號是另一個信號的反相。差分信號通過兩根導線傳輸，通常稱為正相線和反相線。由于差分信號能夠抵消共模噪聲，因此在高頻、高速傳輸中具有顯著優勢，廣泛應用于數據通信、音頻設備和射頻系統等領域。

泰克信號發生器的特點

泰克信號發生器以其高精度和靈活性著稱。它們通常具備以下特點：

多種波形輸出：支持正弦波、方波、三角波等多種波形的輸出。

頻率范圍廣：能夠覆蓋從直流到幾GHz的頻率范圍，滿足不同測試需求。

高精度：提供高達0.1%或更高的頻率精度，確保信號的準確性。

多通道輸出：支持多通道同時輸出，可以方便地生成差分信號。

如何使用泰克信號發生器輸出差分信號

接下來，我們將具體介紹如何使用泰克信號發生器輸出差分信號。

第一步：選擇合適的信號發生器

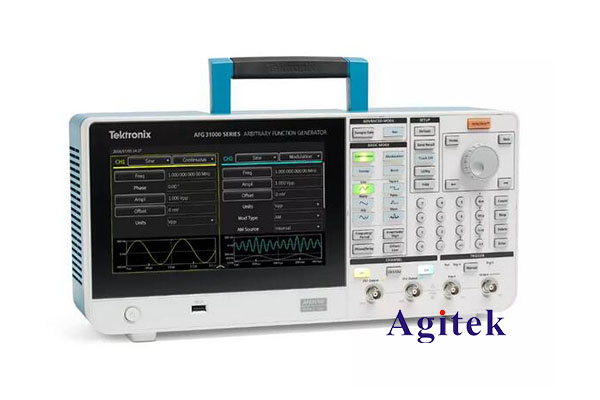

首先，確保您擁有一款支持差分信號輸出的泰克信號發生器。例如，泰克的AWG系列信號發生器就非常適合此項應用。

第二步：連接設備

準備連接線：準備好兩根同軸電纜或差分信號線。

連接信號發生器：將信號發生器的兩個輸出通道連接到您的測試設備的差分輸入端。通常，您需要將通道1連接到正相輸入，將通道2連接到反相輸入。

第三步：設置信號參數

打開信號發生器：啟動設備并進入主菜單。

選擇波形類型：根據您的測試需求選擇所需的波形類型（如正弦波、方波等）。

設置頻率和幅度：輸入所需的頻率和幅度參數。確保這兩個通道的頻率相同，而幅度則需要根據具體應用進行調整。

調整相位：如果需要，可以調整兩個通道的相位，以確保輸出的差分信號符合您的要求。

第四步：輸出差分信號

完成以上設置后，您可以開始輸出差分信號。監測測試設備的響應，確保信號的質量和穩定性。

注意事項

在使用泰克信號發生器輸出差分信號時，您需要注意以下幾點：

信號完整性：確保連接線的質量，避免信號衰減和失真。

共模干擾：盡量減少外部信號的干擾，保證測試環境的穩定性。

設備設置：仔細檢查信號發生器的設置，確保參數的正確性。

通過以上步驟，您可以輕松地利用泰克信號發生器輸出高質量的差分信號。這一技術的掌握不僅有助于提高測試的準確性，還能為您的電子項目提供更強大的支持。希望本文對您理解和應用泰克信號發生器輸出差分信號有所幫助。如果您有任何問題或需要進一步的支持，請隨時聯系西安安泰測試的技術支持團隊。
