如何使用示波器測量晶振波形？

在現代電子設備中，晶體振蕩器（晶振）是不可或缺的關鍵組件。它們為電路提供穩定的時鐘信號，確保整個系統的同步和正常運行。為確保晶振的性能，使用示波器測量其波形是一個重要的步驟。本文將詳細講解如何使用示波器測量晶振波形，幫助您更好地理解和應用這一過程。

什么是晶振？

晶體振蕩器是利用壓電效應產生穩定頻率信號的電子元件。它廣泛應用于時鐘電路、通訊設備、計算機等各種電子系統中。晶振的輸出波形通常為方波，其頻率和穩定性直接影響到整個電路的性能。

為什么要測量晶振波形？

測量晶振波形的目的在于：

驗證頻率：確認晶振工作在設定頻率范圍內。

波形質量：檢查波形的飽和度、幅值和上升/下降時間，以確保輸出信號的質量。

故障診斷：通過觀察波形，可以幫助識別電路中的潛在問題，如負載過重或電源不穩定等。

如何使用示波器測量晶振波形？

準備工作

在開始測量之前，請確保您擁有以下設備和工具：

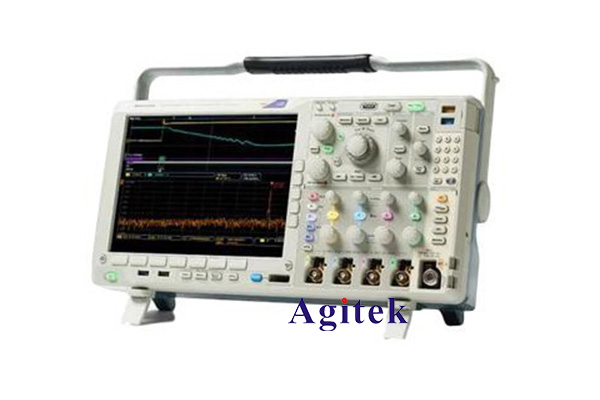

一臺示波器

適當的探頭（通常是×10探頭）

被測晶振電路

步驟一：連接示波器

選擇探頭：選擇合適的探頭，通常使用×10探頭以減小對電路的負載。

連接探頭：將探頭的一端連接到晶振的輸出引腳，另一端接地。確保探頭的接地夾牢固接觸到電路的地面。

步驟二：設置示波器

啟動示波器：打開示波器，并等待其完成自檢。

調整垂直靈敏度：根據預期的波形幅度，調整示波器的垂直靈敏度，以確保波形能夠清晰顯示。

設置時間基準：根據晶振的頻率設置合適的時間基準，以便觀察波形的周期性變化。

步驟三：觀察波形

波形顯示：在示波器屏幕上查看波形。晶振的輸出應該是一個穩定的方波。

分析波形：

頻率測量：使用示波器的測量功能，直接讀取波形的頻率。

幅值分析：觀察波形的幅值，確保其在正常范圍內。

上升/下降時間：測量波形的上升和下降時間，以評估信號的切換速度。

步驟四：記錄和評估數據

記錄測得的波形參數，并與晶振的規格進行對比。如果波形參數超出規格范圍，可能需要進一步檢查電路設計或元器件。

注意事項

探頭接觸：確保探頭與被測點的接觸良好，以避免測量誤差。

地面連接：探頭的地夾必須牢固連接，以減少噪聲干擾。

帶寬選擇：選擇適當帶寬的示波器，確保其能準確捕捉到高頻信號。

使用示波器測量晶振波形是電子工程師日常工作中的重要一環。通過正確的測量和分析，可以有效地保證晶振的性能，確保系統的穩定性和可靠性。希望本文所提供的指南能幫助您更好地理解和應用示波器測量晶振波形的技巧，提升您的測試能力。無論是在實驗室還是在生產現場，掌握這一技能都是您成為優秀電子工程師的重要一步。
