示波器如何測量直流電壓波形？

在現代電子技術中，示波器是一種不可或缺的工具，廣泛應用于各種電氣和電子設備的測試與分析。特別是在測量直流電壓波形時，示波器能夠提供精確的波形顯示，幫助工程師和技術人員更好地理解電路的工作狀態。本文將詳細介紹示波器如何測量直流電壓波形，以及相關的操作步驟和注意事項。

1. 什么是示波器？

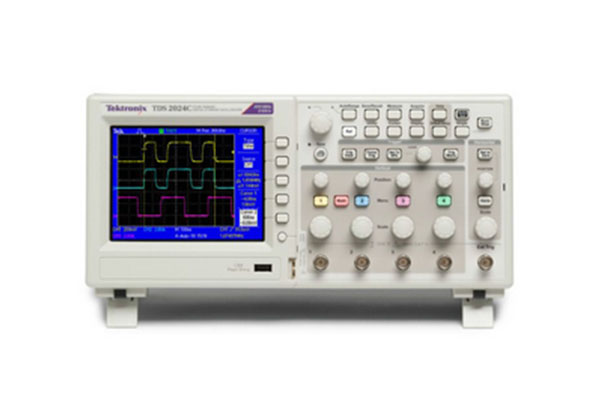

示波器是一種電子測試儀器，可以將電信號的變化實時顯示為波形圖。通過分析波形，用戶可以獲取信號的幅度、頻率、周期等重要信息。示波器通常分為模擬示波器和數字示波器兩種類型，后者因其存儲和處理能力強，廣泛應用于現代測試中。

2. 直流電壓波形的特點

直流電壓（DC）是一種電壓保持恒定不變的電流，其波形在示波器上呈現為一條水平線。直流電壓的幅度取決于電源的電壓值。在實際應用中，直流電壓常用于電源電路、電子設備的工作電壓等。

3. 示波器測量直流電壓波形的步驟

步驟一：連接示波器探頭

首先，將示波器探頭連接到需要測量的電路中。通常情況下，探頭的黑色接地夾應連接到電路的地線，而紅色探頭則連接到測量點。確保連接牢固，以避免測量誤差。

步驟二：設置示波器

選擇通道：打開示波器后，選擇一個通道進行測量（通常是通道1）。

調整垂直靈敏度：根據預計的直流電壓值，調整示波器的垂直靈敏度（V/div）。例如，如果預計電壓在5V左右，可以設置為1V/div，以便更清晰地顯示波形。

設置時間基準：雖然測量直流電壓波形不需要過快的時間基準，但可以將時間基準設置為適中的值（如1ms/div），以便觀察任何可能的波動。

步驟三：觀察波形

在設置完成后，觀察示波器屏幕上的波形。直流電壓波形應為一條水平線，線的位置高度表示電壓值。如果波形不穩定，可能需要檢查連接是否牢固，或者電路中是否存在干擾。

步驟四：記錄數據

通過示波器的測量功能，可以讀取電壓值，通常有“峰值”或“有效值”選項。記錄下這些數據，以便進行分析和報告。

4. 注意事項

探頭補償：在使用示波器前，應確保探頭已進行補償，以保證測量的準確性。可以通過調整探頭上的補償電容進行校準。

電路安全：測量直流電壓時，要確保電路安全，避免在高壓或高電流下操作。

波形穩定：如果波形不穩定，可以嘗試調整觸發設置，確保示波器能夠正確捕捉到信號。

避免過載：在測量高電壓時，確保示波器的最大輸入電壓不被超過，以免損壞設備。

示波器是一種強大的工具，能夠有效地測量直流電壓波形。通過正確的連接和設置，用戶可以輕松觀察和分析電路中的直流電壓，進而優化設計和排查故障。掌握示波器的使用方法，對于電子工程師和技術人員來說，是一項基本而重要的技能。希望本文能幫助你更好地理解如何使用示波器進行直流電壓波形的測量。
