數字示波器程控軟件如何自動測量波形？

在現代電子測試領域，數字示波器已經成為不可或缺的重要工具。隨著科技的進步，程控軟件的應用使得數字示波器的功能更加豐富，尤其是在自動測量波形方面，極大地提高了測試效率和精度。本文將探討數字示波器程控軟件如何實現自動測量波形的功能，并為相關應用提供一些實用的建議。

一、數字示波器的基本概念

數字示波器是一種能夠顯示和分析電信號波形的電子儀器。它通過采樣、存儲和處理電信號，將其轉換為數字信息，進而在屏幕上顯示波形。與傳統示波器相比，數字示波器具有更高的精度、更強的分析能力和更多的功能，能夠滿足現代電子產品開發和測試的需求。

二、程控軟件的作用

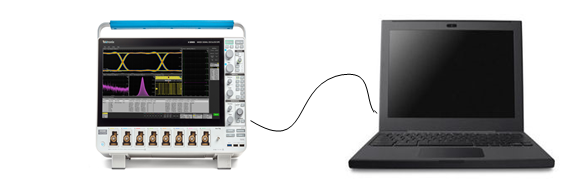

程控軟件是數字示波器的核心組成部分之一。它負責控制示波器的操作，執行各種測量任務，并將結果以用戶友好的方式呈現。程控軟件通過與示波器的通信接口（如USB、GPIB等）進行交互，能夠?qū)崿F(xiàn)遠程控制和自動化測試，從而提高工作效率。

三、自動測量波形的基本原理

自動測量波形的過程通常包括以下幾個步驟：

信號采集：通過示波器的輸入通道，采集待測信號的波形數據。

數據處理：利用程控軟件對采集到的波形數據進行分析，包括傅里葉變換、頻譜分析等。

參數提取：軟件自動識別波形特征，提取相關參數，如幅度、頻率、周期、上升時間、下降時間等。

結果顯示：將提取的參數以圖表或文本的形式展示，方便用戶查看和分析。

四、如何實現自動測量波形

1. 設置測量參數

在進行自動測量之前，用戶需要通過程控軟件設定測量參數。這包括選擇測量的波形類型、設置觸發條件、選擇測量通道等。許多現代程控軟件還提供預設的測量配置，用戶可以根據需要快速選擇。

2. 采集數據

在完成設置后，程控軟件會自動啟動波形采集過程。示波器通過其內置的ADC（模擬-數字轉換器）對信號進行采樣，生成數字波形數據。這一過程通常是實時的，可根據需要調整采樣率和存儲深度。

3. 數據分析與處理

采集完成后，程控軟件將對波形數據進行分析。軟件會自動應用各種算法，對波形進行特征提取。例如，計算波形的最大值、最小值、平均值等。同時，軟件還可以進行頻譜分析，幫助用戶了解信號的頻率成分。

4. 生成報告

自動測量完成后，程控軟件會生成測量報告。報告中包含測量的詳細結果，通常以圖表、數據表等形式呈現。這些報告可以保存為PDF、Excel等格式，方便用戶存檔和分享。

五、應用場景

自動測量波形的功能廣泛應用于各個領域，如：

電子產品開發：在原型測試階段，工程師可以快速獲取電路的工作狀態。

故障排查：通過對比正常波形與故障波形，快速定位問題。

教育培訓：在教學中，學生可以通過自動測量學習波形分析的基本知識。

數字示波器程控軟件的自動測量波形功能，不僅提高了測試效率，也提升了測量的準確性。通過合理設置測量參數、采集數據、分析處理和生成報告，用戶可以輕松獲取所需的波形信息。隨著技術的不斷進步，未來的數字示波器將提供更加強大的自動化測量功能，助力更復雜的電子測試任務。無論是工程師、研究人員還是學生，掌握數字示波器的自動測量波形能力，將為他們的工作與學習帶來極大的便利。

在此，我們鼓勵廣大用戶深入探索數字示波器的程控軟件，充分發揮其自動測量的優勢，提升工作效率和測試精度。
