示波器如何連接變頻器輸出端？

在現代工業自動化領域，變頻器（VFD）被廣泛應用于控制電動機的速度和扭矩。而示波器作為一種重要的測試工具，可以幫助工程師實時監測變頻器的輸出波形，分析電動機的工作狀態。本文將詳細介紹如何正確連接示波器到變頻器的輸出端，以及在連接過程中需要注意的事項。

一、變頻器與示波器的基本概念

1. 變頻器

變頻器是一種用于調節電動機轉速的裝置，通過改變電機供電頻率來實現控制。現代變頻器通常采用脈寬調制（PWM）技術，將直流電轉換為可調頻率的交流電，進而驅動電動機。

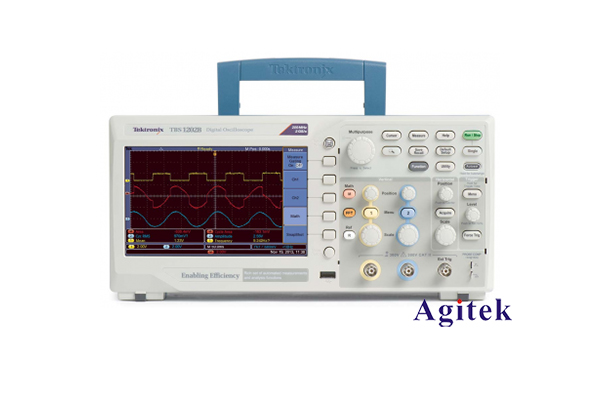

2. 示波器

示波器是一種用于觀察電信號波形的電子儀器，可以實時顯示電壓隨時間變化的圖形。它廣泛用于電子工程、自動化控制等領域，能夠幫助工程師分析信號特征、故障診斷以及系統調試。

二、連接步驟

1. 準備工作

在連接示波器與變頻器之前，首先需要準備以下工具和材料：

示波器

示波器探頭

變頻器

安全防護裝備（如絕緣手套、護目鏡）

2. 安全檢查

在進行任何連接之前，務必確保變頻器處于關閉狀態，并斷開電源。同時檢查示波器和探頭的絕緣是否完好，以避免觸電或設備損壞的風險。

3. 確定連接點

變頻器的輸出端一般有三個相位：U、V、W。可以選擇連接任意兩個相位（如U和V）來監測輸出波形。選擇連接點時，請參考變頻器的接線圖，確保連接正確。

4. 連接示波器探頭

連接探頭：將示波器探頭的接地夾連接到變頻器的地線（通常是變頻器的金屬外殼或接地端子）。

連接信號：將示波器探頭的信號端連接到變頻器的相位輸出端（如U或V）。

5. 設置示波器

在完成連接后，打開示波器并進行以下設置：

選擇通道：選擇與變頻器相連接的通道（如通道1）。

調整時間基準：根據變頻器的輸出頻率，調整時間基準（Time Base），以便清晰地觀察波形。

設置垂直靈敏度：根據需要調整垂直靈敏度（Vertical Sensitivity），確保波形顯示在屏幕中心，避免超出范圍。

三、觀察波形

連接完成并設置好示波器后，可以開始觀察變頻器的輸出波形。正常情況下，變頻器輸出的波形應該是PWM波形，具有一定的頻率和占空比。通過分析波形，可以獲取以下信息：

輸出頻率：通過測量波形的周期，計算出變頻器的輸出頻率。

占空比：波形的高電平與低電平的時間比例，反映了變頻器的調速情況。

波形失真：觀察波形是否平滑，是否存在過大的噪聲或失真，幫助判斷變頻器的工作狀態。

四、注意事項

在連接和使用示波器監測變頻器時，需注意以下幾點：

避免過載：示波器的輸入電壓范圍有限，確保變頻器的輸出電壓在示波器的承受范圍內。

接地問題：確保示波器和變頻器之間的接地連接良好，以避免因接地不良引起的測量誤差3. 高頻干擾：變頻器輸出的PWM波形可能會產生高頻干擾，建議使用帶通濾波器來提高測量精度。

保護設備：在測量過程中，注意避免示波器探頭接觸到其他帶電部件，以防止設備損壞或人身傷害。

通過以上步驟，您可以成功將示波器連接到變頻器的輸出端，并實時監測其工作狀態。掌握這一技能，不僅能幫助您更好地調試和維護電動機控制系統，還能提高工作效率和安全性。在實際操作中，建議您始終遵循安全規范，確保設備和人員的安全。
