普源DG992信號發生器如何調節輸出電壓？

在現代電子實驗和信號處理領域，信號發生器是一種不可或缺的工具。普源DG992信號發生器以其高性能和易用性受到廣泛歡迎。本文將詳細介紹如何調節DG992信號發生器的輸出電壓，以幫助用戶更好地掌握這一設備。

什么是普源DG992信號發生器？

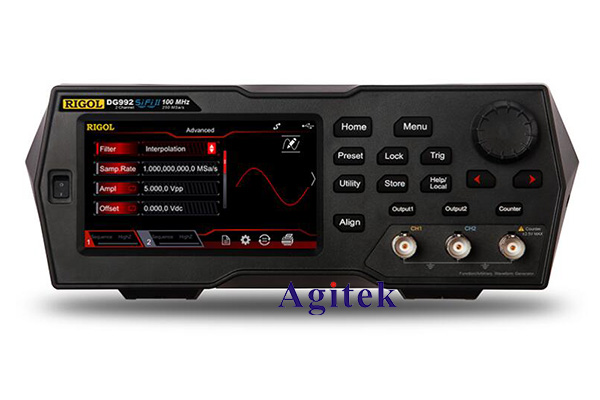

普源DG992信號發生器是一款多功能的信號發生器，能夠輸出多種波形，包括正弦波、方波、三角波等。它具有高精度、低失真等特點，適用于各種測試和開發場合，如電子元件測試、信號模擬和系統調試等。

輸出電壓調節的重要性

在進行電子測試時，輸出電壓的準確性直接影響到測試結果。例如，在測試放大器或傳感器時，輸出電壓的幅度和波形必須符合預期，以確保測試的有效性。因此，掌握DG992信號發生器的輸出電壓調節方法至關重要。

如何調節DG992信號發生器的輸出電壓？

1. 開機準備

首先，將普源DG992信號發生器連接到電源，并打開設備。確保設備正常啟動，并進入主界面。

2. 選擇波形類型

通過旋轉選擇旋鈕或按下相應的按鍵，選擇您需要的波形類型。DG992支持多種波形，您可以根據具體測試需求選擇正弦波、方波或三角波等。

3. 設置頻率

在選擇好波形后，接下來設置輸出頻率。在屏幕上找到頻率設置選項，使用旋鈕調整到所需的頻率。頻率的設置范圍通常在幾毫赫茲到幾兆赫茲之間，具體范圍請參考用戶手冊。

4. 調節輸出電壓

調節輸出電壓是最關鍵的一步。普源DG992信號發生器允許用戶設置輸出電壓的幅度。以下是具體步驟：

找到“幅度”或“電壓”設置選項。

使用旋鈕或輸入框輸入所需的輸出電壓值。DG992通常支持的輸出電壓范圍為0-20V，具體值請根據實驗需求輸入。

確認設置后，觀察屏幕上的輸出電壓值是否與您設定的一致。

5. 輸出阻抗設置

在某些情況下，您可能需要設置輸出阻抗。DG992信號發生器通常具有高阻抗和低阻抗兩種模式。選擇合適的輸出阻抗，可以有效降低信號失真，提高測試精度。

6. 啟動輸出

完成所有設置后，按下“輸出”按鈕，啟動信號輸出。此時，您可以使用示波器或其他測量設備監測輸出信號，確保其符合預期。

7. 實時監控與調整

在測試過程中，您可以實時監控輸出信號的狀態。如果發現輸出電壓不符合預期，可以隨時返回設置界面進行調整。

注意事項

在調節輸出電壓時，請確保負載設備的額定電壓和電流范圍，以免損壞設備。

定期校準信號發生器，確保輸出電壓的準確性。

在進行高頻測試時，注意信號線的阻抗匹配，以減少反射和失真。

普源DG992信號發生器以其卓越的性能和靈活的設置選項，成為電子測試領域的重要工具。通過本文提供的步驟，您可以輕松調節DG992的輸出電壓，確保測試的準確性與可靠性。如果您在使用過程中遇到任何問題，請查閱用戶手冊或聯系技術支持，以獲得進一步的幫助。掌握信號發生器的使用技巧，將為您的電子實驗帶來更大的便利與成功。
