普源數字示波器的波形清晰度提升指南

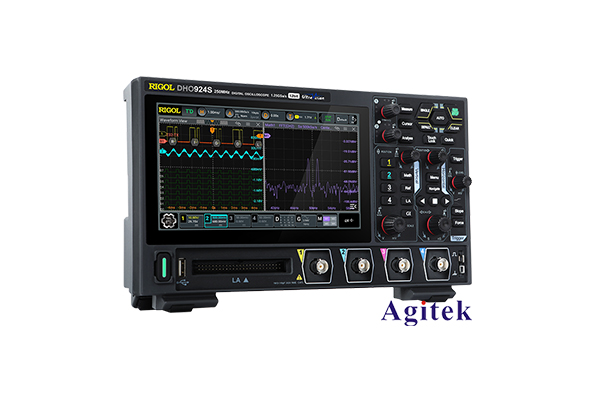

在電子測試和測量領域，示波器是至關重要的工具，它能夠幫助工程師和技術人員觀察和分析電信號的波形。普源數字示波器因其優異的性能和性價比，受到廣泛歡迎。那么，如何提升普源數字示波器的波形清晰度呢？本文將為您提供一些實用的技巧和建議。

一、選擇合適的帶寬和采樣率

波形清晰度直接受到示波器帶寬和采樣率的影響。一般來說，帶寬越高，示波器能夠捕捉到的信號細節就越多。普源數字示波器通常提供多種帶寬選擇，用戶在選購時應根據實際需求來選擇合適的型號。

在采樣率方面，建議選擇采樣率至少為信號帶寬的5倍。這有助于確保信號的真實波形能夠被準確捕捉和顯示。如果采樣率不足，波形可能會出現失真，導致清晰度下降。

二、優化垂直和水平設置

1. 垂直設置

在使用普源數字示波器時，垂直靈敏度設置至關重要。調整垂直靈敏度，以確保波形在屏幕上占據適當的高度。如果波形過小，可能會導致細節丟失；而如果波形過大，則可能導致波峰被裁剪。根據信號的幅度，合理調整垂直靈敏度，可以有效提升波形的可讀性。

2. 水平設置

水平時間基準同樣重要。時間基準設置不當會導致波形壓縮或拉長，影響波形的清晰度。建議根據信號周期，合理設置水平時間基準，以確保波形在屏幕上呈現出良好的形狀。一般情況下，選擇信號周期的1/10到1/5的時間基準是一個不錯的起點。

三、使用觸發功能

觸發功能是數字示波器的重要特性之一，可以幫助用戶穩定波形顯示。通過設置合適的觸發條件，可以確保波形在屏幕上穩定呈現，避免因信號波動而導致的模糊現象。普源數字示波器提供多種觸發方式，如邊沿觸發、脈寬觸發等，用戶可以根據實際信號特性選擇合適的觸發方式。

四、應用濾波器和平均功能

在某些情況下，信號可能受到噪聲的影響，從而導致波形模糊。此時，可以利用普源數字示波器的濾波器和平均功能來提升波形清晰度。通過應用適當的濾波器，可以有效去除高頻噪聲，從而使信號波形更加清晰。

平均功能則可以通過多次采樣信號并取平均值，來減少隨機噪聲的影響。這對于分析周期性信號特別有效，可以顯著提高波形的信噪比。

五、定期校準示波器

為了確保示波器的準確性，定期校準是必不可少的。普源數字示波器通常提供自校準功能，用戶可以根據說明書進行操作。通過校準，可以確保示波器的測量精度，從而提升波形清晰度。

六、保持良好的接地和布線

在測試過程中，良好的接地和布線同樣對波形清晰度有重要影響。確保示波器接地良好，可以有效減少地線噪聲的影響。同時，使用優質的測試探頭和短距離的連接線，有助于減少信號損失和干擾，從而提升波形的清晰度。

提升普源數字示波器的波形清晰度，不僅依賴于硬件性能，更與用戶的操作技巧密切相關。通過選擇合適的帶寬和采樣率、優化垂直和水平設置、利用觸發功能、應用濾波器和平均功能、定期校準以及保持良好的接地和布線，用戶可以有效提升波形的清晰度，從而更好地完成電子測試和分析任務。希望本文的建議能對您在使用普源數字示波器時有所幫助！
