示波器怎么與信號源連接？

在電子工程和實驗室測試中，示波器和信號源是兩種非常重要的設備。示波器用于觀察和分析電子信號的波形，而信號源則用于生成各種類型的信號，如正弦波、方波和隨機信號等。正確地連接示波器和信號源是確保準確測量和分析信號的關鍵步驟。本文將詳細介紹示波器與信號源的連接方法，以及注意事項和常見問題。

一、所需設備

在連接示波器和信號源之前，確保您擁有以下設備：

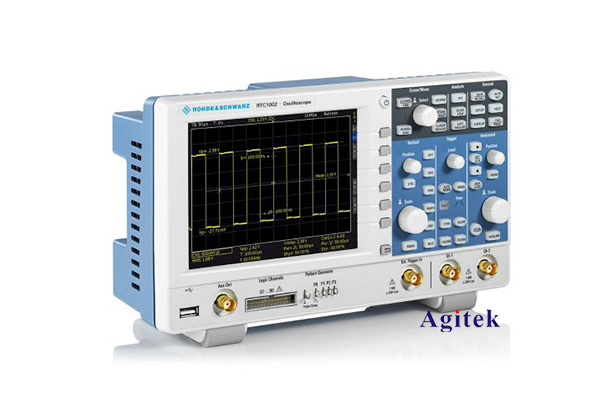

示波器：可以是數字示波器或模擬示波器。

信號源：如函數發生器、信號發生器等。

連接線：通常為BNC連接線或測試探頭。

電源：確保示波器和信號源都已連接到電源并正常工作。

二、連接步驟

1. 選擇合適的輸出端口

首先，檢查信號源的輸出端口。大多數信號源都提供多種輸出方式，如BNC、香蕉插頭或其他類型的連接端口。選擇適合您示波器輸入端口的輸出端口。

2. 連接信號源到示波器

使用合適的連接線將信號源與示波器連接。通常情況下，您需要將信號源的輸出端口通過BNC連接線連接到示波器的輸入通道。確保連接牢固，以避免信號傳輸中的干擾。

3. 設置示波器

在連接好后，打開示波器。根據信號源的輸出類型，設置示波器的時間基準和電壓范圍，以便能夠清晰地觀察到信號波形。

時間基準：根據信號頻率選擇合適的時間基準，確保波形在示波器屏幕上顯示完整。

電壓范圍：設置適當的垂直靈敏度，以便可以清楚地看到波形的細節。

4. 啟動信號源

打開信號源，選擇您所需的信號類型和頻率。例如，如果您需要觀察正弦波信號，則設置信號源為正弦波輸出，并調整頻率和幅度。

5. 調整示波器設置

在信號源輸出信號后，回到示波器，調整垂直和水平設置，以優化波形顯示。您可以使用示波器的觸發功能來穩定波形顯示，方便觀察。

三、注意事項

避免過載：確保信號源輸出的信號幅度在示波器的輸入范圍之內，以防止損壞示波器。

使用合適的探頭：如果您使用測試探頭，確保探頭的衰減比與示波器設置一致（如1X或10X）。

接地問題：確保示波器和信號源有共同的接地，避免由于接地不良引起的噪聲問題。

避免電磁干擾：在連接時，盡量避免在強電磁干擾的環境中操作，保持連接線的整潔和短小，以減少干擾信號。

四、常見問題

1. 為什么示波器顯示的信號波形不穩定？

可能的原因包括觸發設置不正確、信號源輸出不穩定、連接線接觸不良等。檢查每個環節，確保連接穩固并正確設置示波器的觸發模式。

2. 如何選擇合適的探頭？

選擇探頭時，需考慮信號頻率和幅度，通常情況下，10X探頭適用于高頻信號，而1X探頭適用于低頻信號。

3. 示波器的輸入阻抗對測量有影響嗎？

是的，示波器的輸入阻抗通常為1MΩ，而信號源的輸出阻抗如果不匹配，會導致信號失真。使用匹配的阻抗可以提高測量的準確性。

通過上述步驟，您可以輕松地將示波器與信號源連接起來，進行信號的觀察與分析。正確的連接和設置不僅能夠提高測量的準確性，還能幫助您更好地理解電子信號的特性。希望這篇文章能夠為您的工作提供幫助，讓您在電子實驗中游刃有余。
