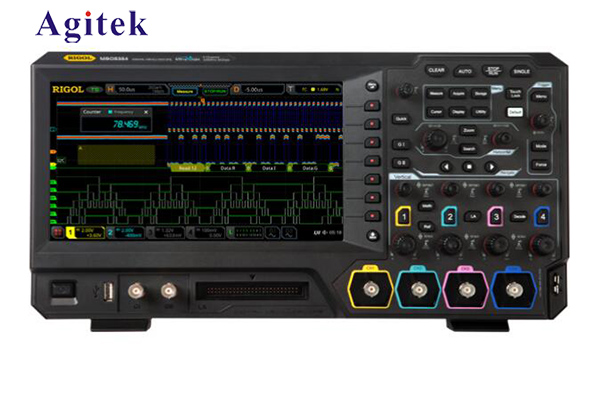

普源數字示波器如何調節觸發使波形穩定？

在電子測試和測量領域，數字示波器是不可或缺的工具。而普源數字示波器因其高性價比和穩定性，受到眾多工程師和愛好者的青睞。在使用示波器進行信號分析時，波形的穩定性是一個關鍵因素。本文將介紹如何通過調節觸發設置來實現波形的穩定。

1. 了解觸發的基本概念

觸發是示波器捕獲和顯示波形的基礎。它通過設定特定的電壓閾值和邊緣條件，決定何時開始采集信號。當輸入信號達到設定的觸發條件時，示波器便開始顯示波形。正確的觸發設置可以確保波形在屏幕上穩定顯示，便于分析和測量。

2. 選擇觸發模式

普源數字示波器通常提供多種觸發模式，包括邊緣觸發、脈沖觸發、視頻觸發等。對于大多數應用，邊緣觸發是最常用的模式。選擇合適的觸發模式是波形穩定的第一步。

2.1 邊緣觸發

邊緣觸發是最基本的觸發方式。用戶可以選擇上升沿或下降沿作為觸發條件。對于周期性信號，通常選擇上升沿觸發，可以在信號每次上升到設定電壓時捕獲波形。

2.2 脈沖觸發

脈沖觸發適用于不規則脈沖信號。用戶可以設定脈沖的寬度和電壓閾值，這樣可以有效捕獲特定的脈沖形狀。

2.3 視頻觸發

視頻觸發主要用于分析視頻信號。通過選擇特定的視頻格式（例如NTSC或PAL），用戶可以精確捕捉到視頻信號的特定幀。

3. 設置觸發電平

觸發電平是決定觸發條件的關鍵參數。用戶可以通過調節觸發電平來選擇合適的信號電壓范圍。

3.1 調節觸發電平

在示波器的界面上，找到觸發電平的調節旋鈕。將其調節到信號波形的中間位置，通常可以獲得較好的波形穩定性。

3.2 觀察波形變化

通過調整觸發電平，觀察波形在屏幕上的變化。如果波形仍然不穩定，可以嘗試稍微提高或降低觸發電平，直到波形穩定為止。

4. 使用觸發斜率

觸發斜率指的是信號變化的速率，通常分為上升沿和下降沿。對于周期性信號，建議選擇上升沿觸發，這樣更容易捕獲到穩定的波形。

4.1 上升沿觸發

選擇上升沿觸發，可以在信號上升到設定電壓時開始采集波形。這樣能夠確保波形在屏幕上從左到右穩定顯示，便于分析。

4.2 下降沿觸發

如果信號的下降沿比較明顯，也可以選擇下降沿觸發。通過觀察波形的穩定性，選擇最適合的觸發方式。

5. 其他技巧

5.1 使用持久顯示

一些普源數字示波器提供持久顯示模式，可以將捕獲的波形保留在屏幕上，便于觀察波形的變化趨勢。

5.2 調整時間基準

如果波形仍然不穩定，可以嘗試調節時間基準，縮短或延長時間軸，使波形在屏幕上更清晰可見。

5.3 適當的探頭設置

確保示波器探頭的衰減設置與示波器的輸入設置匹配，以避免信號失真，影響觸發效果。

通過合理調節觸發設置，普源數字示波器能夠有效捕獲和穩定顯示各種信號波形。了解觸發模式、設置觸發電平和觸發斜率，以及掌握其他一些技巧，可以幫助用戶更好地使用示波器進行信號分析。希望本文能夠為您在電子測試與測量中提供實用的指導。
