如何設置普源DS2302A示波器的耦合方式？

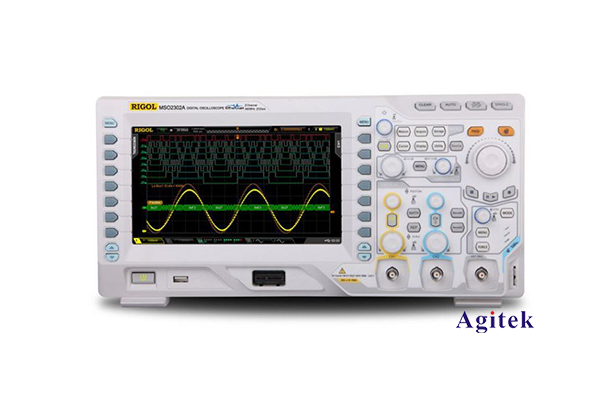

示波器是電子工程師和技術人員必不可少的工具，它可以幫助我們觀察和分析電信號的波形。普源DS2302A示波器作為一款性價比高的數字示波器，其功能強大，操作簡便。在使用過程中，耦合方式的正確設置對信號的測量準確性至關重要。本文將詳細介紹如何在普源DS2302A示波器上設置耦合方式。

一、耦合方式的基礎知識

耦合方式是指示波器輸入信號的處理方式，主要分為三種：直流耦合（DC Coupling）、交流耦合（AC Coupling）和地面耦合（Ground Coupling）。不同的耦合方式適用于不同的測量需求。

直流耦合（DC Coupling）：該模式下，示波器可以測量信號的所有部分，包括直流分量和交流分量。適用于需要觀察信號的整體波形的場合。

交流耦合（AC Coupling）：在此模式下，示波器會濾除信號的直流分量，僅顯示交流信號。這對于測量小幅波動或高頻信號非常有用。

地面耦合（Ground Coupling）：該模式下，示波器將輸入信號的電平設定為零，常用于進行基線校準。

二、普源DS2302A示波器的耦合方式設置步驟

步驟1：打開示波器

首先，確保普源DS2302A示波器已經正常接通電源，并完成初步的設置。待示波器啟動完成后，進入主界面。

步驟2：選擇通道

在示波器的主界面上，選擇你想要設置耦合方式的通道（例如：CH1或CH2）。每個通道的耦合方式可以單獨設置。

步驟3：進入耦合設置

找到示波器面板上的“耦合”按鈕，通常這個按鈕會標示為“Coupling”或者直接是“DC”、“AC”、“GND”等字樣。按下這個按鈕后，屏幕上會彈出耦合方式的選項。

步驟4：選擇耦合方式

在耦合選項中，使用旋轉編碼器或上下箭頭選擇你所需要的耦合方式。選擇完成后，按下確認鍵（通常是“Enter”或“OK”），完成耦合方式的設置。

直流耦合（DC Coupling）：適合觀察完整信號。

交流耦合（AC Coupling）：適合觀察交流信號。

地面耦合（Ground Coupling）：用于校準參考基線。

步驟5：觀察波形

設置完成后，返回到波形顯示界面，觀察信號波形的變化。根據不同的耦合方式，波形會有所不同。確保你選擇的耦合方式符合你的測量需求。

三、注意事項

確認測量目的：在選擇耦合方式之前，明確你的測量目的，以選擇合適的耦合類型。

信號頻率：如果你要測量高頻信號，建議使用交流耦合，以避免直流分量影響波形。

通道設置：不同通道可以設置不同的耦合方式，注意在多通道測量時保持設置的一致性。

普源DS2302A示波器的耦合方式設置簡單易懂，但其對信號測量的影響卻極為重要。通過正確的耦合設置，工程師可以更加精準地分析電路中的信號特性。在實際應用中，根據測量需求靈活選擇耦合方式，將有效提升示波器的使用效率和測量精度。希望本文能夠幫助您更好地使用普源DS2302A示波器，進行高效的信號捕捉與分析。
