安捷倫示波器數據采集軟件使用指南

安捷倫（Agilent）示波器是電子測試和測量領域中的佼佼者，而其配套的數據采集軟件則是用戶進行數據分析和處理的重要工具。本文將為您詳細介紹如何高效使用安捷倫示波器數據采集軟件，從安裝到數據分析，幫助您充分發揮示波器的性能。

一、軟件安裝

在使用安捷倫示波器數據采集軟件之前，首先需要進行軟件的安裝。您可以根據以下步驟進行操作：

下載軟件：訪問安捷倫官方網站，找到對應示波器型號的數據采集軟件，下載最新版本的安裝包。

安裝程序：雙擊下載的安裝包，按照屏幕提示完成安裝。安裝過程中，您需要接受許可證協議，并選擇安裝路徑。

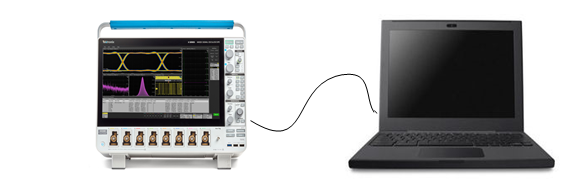

連接示波器：安裝完成后，通過USB或網絡將示波器連接至電腦。確保驅動程序已正確安裝，以便軟件能夠識別示波器。

二、軟件界面介紹

打開數據采集軟件后，您將看到一個友好的用戶界面。主要功能區包括：

菜單欄：包含文件、編輯、視圖、工具等選項，用戶可以在此進行各種設置。

工作區：顯示示波器捕獲的波形數據，用戶可以在此進行數據分析。

工具欄：提供常用功能的快捷按鈕，方便用戶快速訪問。

三、數據采集設置

在進行數據采集之前，您需要進行一些基本設置：

選擇通道：在軟件中選擇要采集的通道。安捷倫示波器通常支持多個通道，您可以根據需求選擇對應的通道進行測量。

設置采樣率：根據您的測試需求設置合適的采樣率。采樣率越高，采集的數據越細膩，但也會占用更多的存儲空間。

觸發設置：設置觸發條件以穩定波形顯示。您可以選擇邊沿觸發、脈寬觸發等多種觸發方式，確保捕獲到有意義的數據。

四、數據采集

完成設置后，即可開始數據采集：

開始采集：點擊“開始采集”按鈕，示波器將開始實時采集數據。您可以觀察到波形在工作區中實時更新。

暫停與停止：在采集過程中，您可以隨時點擊“暫停”按鈕以暫停數據采集，分析當前波形；點擊“停止”按鈕則結束采集。

保存數據：采集完成后，您可以選擇“保存數據”功能，將波形數據保存為多種格式（如CSV、TXT等），方便后續分析。

五、數據分析與處理

數據采集完成后，您可以使用軟件中的分析工具進行深入分析：

波形測量：通過軟件提供的測量工具，您可以快速獲取波形的幅值、頻率、周期等信息。

數學運算：軟件支持多種數學運算，如加法、減法、傅里葉變換等，幫助用戶進行更復雜的數據處理。

導出與報告：完成分析后，您可以將結果導出為報告或圖表，方便分享和存檔。

六、故障排除

在使用安捷倫示波器數據采集軟件時，有時可能會遇到一些問題：

設備未識別：確保示波器與電腦的連接正常，檢查USB或網絡線是否插緊。

軟件崩潰：如果軟件出現崩潰，嘗試重啟軟件或電腦，必要時重新安裝軟件。

數據不完整：檢查采樣率和觸發設置，確保它們符合您的測試要求。

安捷倫示波器數據采集軟件是一個功能強大的工具，通過合理的設置和使用，能夠幫助您高效地進行數據采集與分析。希望通過本文的介紹，您能夠更好地掌握該軟件的使用技巧，提高工作效率，助力您的電子測試與研發工作。
