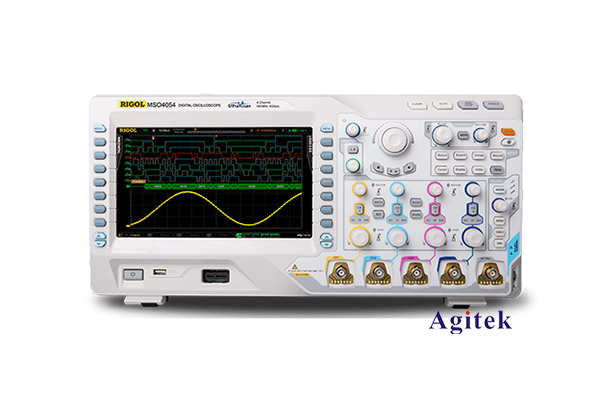

普源示波器測試眼圖操作

在數字信號傳輸中，眼圖測試是一種重要的分析方法，它能有效地幫助設計人員評估信號質量、時序準確性以及系統的整體性能。普源示波器作為一種高性能的測試設備，在眼圖測試方面具備強大的功能。本文將詳細介紹如何使用普源示波器進行眼圖測試的操作流程，以及一些注意事項。

 一、眼圖測試的基本概念

眼圖是一種通過多次重復信號波形疊加而形成的圖形，用于評估數字信號的質量。眼圖的“眼睛”部分提供了關于信號抖動、幅度、失真和定時錯誤等信息。在眼圖中，不同的表現形式能夠揭示信號在傳輸過程中的各種問題。

 二、準備工作

在進行眼圖測試之前，確保以下準備工作已經完成：

1. 硬件連接：將被測信號源與普源示波器通過探頭相連，確保接觸良好。

2. 設置示波器：打開普源示波器，調整觸發模式和時基設置，確保能夠正確接收和顯示信號。

3. 選擇適當的探頭：根據待測信號的頻率和幅度，選擇合適的示波器探頭。

 三、操作步驟

 1. 設置觸發

在示波器上找到“觸發”菜單，選擇合適的觸發源（通常是通道1），設置觸發模式為“邊緣觸發”。根據被測信號的特性，調整觸發電平，以確保信號能夠穩定顯示。

 2. 調整時基

調整時基設置，以確?？梢哉_顯示完整的周期。建議將時基設置為信號頻率的1/10到1/20，以保證信號的完整性。

 3. 顯示單個周期

首先，將示波器設置為只顯示單個周期。此操作可以清楚地觀察到信號的形狀，以及可能存在的失真。

 4. 進入眼圖模式

找到示波器的“眼圖”功能，通常在自動測量或高級功能中。開啟眼圖功能后，示波器將自動采集多個周期的數據并疊加顯示。

 5. 分析眼圖

觀察眼圖的各個部分，包括“眼睛”高度、寬度和開口形狀。眼圖的開口越大，表示信號質量越好。注意觀察眼圖的上下邊界和信號的抖動情況。

 6. 調整參數優化眼圖

根據初步的觀察結果，可以進一步調整示波器的時基、觸發和電壓設置，以優化眼圖的顯示效果。嘗試不同的設置，記錄下最佳的參數組合。

 7. 數據記錄與保存

完成眼圖測試后，可以通過示波器將結果數據保存。普源示波器通常支持USB接口或網絡連接，可以將測試結果導出至電腦進行后續分析。

 四、注意事項

1. 避免信號干擾：在連接和測試過程中，盡量避免周圍環境的電磁干擾，以確保測試信號的穩定性。

2. 定期校準：確保示波器的校準狀態良好，以保證測試結果的準確性。

3. 理解眼圖評價指標：學習并掌握眼圖中的各項評價指標（如開口比、抖動等），以便更好地分析信號質量。

通過使用普源示波器進行眼圖測試，可以有效評估數字信號的質量和穩定性。眼圖測試過程并不復雜，但需要熟悉示波器的各項功能和參數設置。希望本文能對您的眼圖測試實踐提供有價值的指導，幫助您在信號測試中取得更好的效果。
