泰克DPO2012B數字示波器測量電壓的詳細指南

 數字示波器是一種不可或缺的電子測試工具，廣泛應用于電氣工程和電子開發領域。泰克DPO2012B數字示波器以其卓越的性能和可靠性，成為了許多工程師和技術人員的首選。本文將詳細介紹如何使用泰克DPO2012B數字示波器測量電壓，幫助您更好地理解和應用這款設備。

 一、了解泰克DPO2012B數字示波器

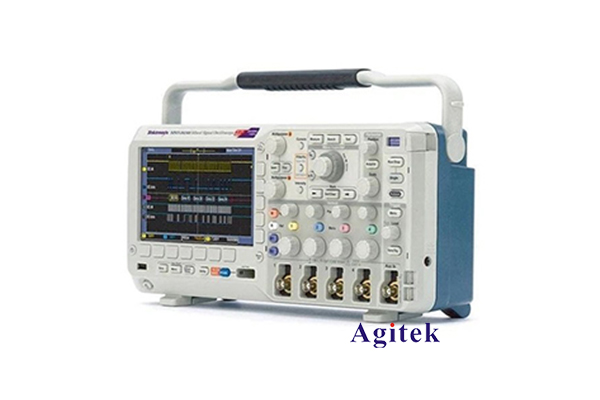

泰克DPO2012B數字示波器是一款具有200MHz帶寬和1GS/s采樣率的高性能設備，適用于多種測試需求。它不僅具備多種觸發功能，還支持多種通道輸入，是進行電壓測量的理想選擇。

 二、準備工作

 1. 檢查設備

在使用示波器之前，請確保設備正常工作。檢查電源線、探頭及其它連接線是否完好無損，必要時進行更換。

 2. 選擇合適的探頭

泰克DPO2012B通常配有1:1和10:1的探頭。對于大部分電壓測量，推薦使用10:1探頭，以減少對電路的負載，并提高測量精度。在測量前，確保探頭已正確連接到示波器的輸入通道。

 三、連接電路

 1. 確定測量點

在被測電路中選擇一個適合的測量點，常見的測量點包括電源輸出、信號輸出端等。在選擇測量點時，請確保不會對電路造成干擾。

 2. 連接探頭

將探頭的鉤子或接觸端連接到測量點，同時將探頭的接地夾夾緊在電路的公共接地或負極，以確保測量的準確性。

 四、設置示波器

 1. 打開示波器

按下電源按鈕打開泰克DPO2012B示波器，等待屏幕顯示主界面。

 2. 選擇通道

使用示波器的通道選擇按鈕，選擇剛才所連接的通道（通常是CH1或CH2），確保該通道處于開啟狀態。

 3. 設置電壓范圍

根據被測電壓的預期范圍，調整垂直刻度。可通過上下調節刻度按鈕來設置，使波形在顯示屏上明顯可見。

 4. 調整時間基準

通過調整時間基準（水平刻度），以確保信號周期完整顯示。通常，您可以根據信號的頻率來選擇適當的時間基準。

 五、進行測量

 1. 觀察波形

觀察在示波器屏幕上顯示的波形。確保波形清晰且穩定，如果不穩定，可以嘗試調整觸發設置，找到合適的觸發條件。

 2. 進行電壓測量

1. 峰-峰值電壓：使用示波器的測量功能，選擇“峰值電壓”或“峰-峰值電壓”選項，示波器會自動計算并顯示測量結果。

2. 有效值：如果需要測量有效值，可以選擇“有效值”選項進行測量，確保所測量的波形為正弦波或其他規則波形。

 3. 保存測量結果

如果需要記錄測量結果，可以使用示波器的存儲功能，將波形和測量結果保存到USB設備中，方便后續分析。

 六、注意事項

1. 輸入限制：確保被測電壓不超過示波器的輸入范圍，以避免損壞設備。

2. 探頭補償：在使用探頭前，進行探頭補償，以確保測量準確。

3. 環境因素：注意環境干擾，例如電磁干擾，必要時進行屏蔽處理。

使用泰克DPO2012B數字示波器測量電壓是一個簡單而有效的過程。通過正確的操作步驟，您能準確獲得電壓測量結果，為您的電子項目提供保障。了解和掌握示波器的使用技巧，將極大提升您的工作效率和電路分析能力。希望本文能幫助您更好地使用泰克DPO2012B數字示波器進行電壓測量！
