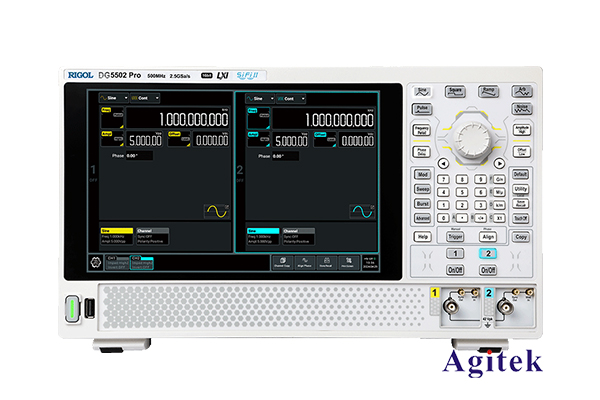

普源DG5502 Pro任意波形發生器校準指南

在現代電子測試和測量領域，任意波形發生器（AWG）是必不可少的工具。DG5502 Pro任意波形發生器以其高精度和多功能性受到廣泛歡迎。然而，隨著時間的推移，設備可能會出現漂移或不準確的現象，因此定期校準顯得尤為重要。本文將詳細介紹DG5502 Pro的校準步驟和注意事項，以確保您獲得最佳的測試結果。

 校準準備

 工具與設備

在開始校準之前，您需要準備以下工具和設備：

1. 高精度示波器：用于驗證輸出波形的準確性。

2. 標準信號源（如果可能）：用于校準對比。

3. 電源：確保設備正常供電。

4. 連接線：高質量的連接線，以減少信號損失。

 環境準備

確保在干凈、溫度適宜（通常為20℃至25℃）和濕度適中的實驗室環境中進行校準，以減小環境因素對測量結果的影響。

 校準步驟

 1. 初始化設備

- 開機：將DG5502 Pro連接到電源，等待其自檢完成。

- 設置參數：根據需要設置輸出波形（如正弦波、方波等），選擇適當的頻率和幅度。

 2. 輸出驗證

- 連接示波器：使用高精度示波器連接到DG5502 Pro的輸出端。

- 檢查波形：在示波器上觀察輸出波形，確認其形狀、頻率和幅度符合設置值。

 3. 精度檢查

- 頻率校準：將波形頻率設置為一個已知值，使用示波器驗證輸出頻率，允許的偏差應在設備規格說明書中明確。

- 幅度校準：通過示波器測量輸出波形的峰值或有效值與設定值對比。如果存在明顯誤差，記錄偏差值。

 4. 調整設置

- 調整幅度：如果幅度不準確，使用DG5502 Pro的校準功能進行調整。通常，這可以通過設備菜單中的“校準”選項來完成。

- 頻率調整：同樣，頻率偏差也可以通過設置菜單進行校正。

 5. 再次驗證

- 重復輸出驗證：調整完成后，再次用示波器驗證輸出波形的頻率和幅度，確保經過調整后的結果在允許的誤差范圍內。

 6. 記錄數據

將校準過程中記錄的數據和調整結果保存，以便后續檢查和比較。建議定期校準并記錄每次校準的結果，以便跟蹤設備的性能變化。

 注意事項

1. 定期校準：建議每六個月進行一次校準，特別是在高精度應用中。

2. 軟件更新：確保DG5502 Pro的固件為最新版本，以獲得最佳性能和功能。

3. 環境控制：在恒定的環境條件下進行校準，以降低環境變化帶來的影響。

4. 安全措施：在操作電子設備時，務必遵守安全規定，避免觸電風險。

DG5502 Pro任意波形發生器的校準是確保測試準確性的重要環節。通過遵循上述步驟，您可以有效地維護設備性能，獲得可靠的測量結果。在實際應用中，定期校準和維護將幫助您提升項目的整體效率和準確度。如果您有進一步的疑問或需要幫助，建議咨詢西安安泰測試的技術支持人員。保持設備的精確性，將為您的電子項目保駕護航。
