普源DHO5108數字示波器檔位調整指南

在電子測量領域，數字示波器是至關重要的工具，普源DHO5108數字示波器因其高性能和豐富功能備受青睞。本篇文章將詳細介紹如何靈活調整DHO5108的檔位，以便在不同的測量場景中取得最佳效果，為您的電子實驗和調試提供指南。

 什么是普源DHO5108數字示波器？

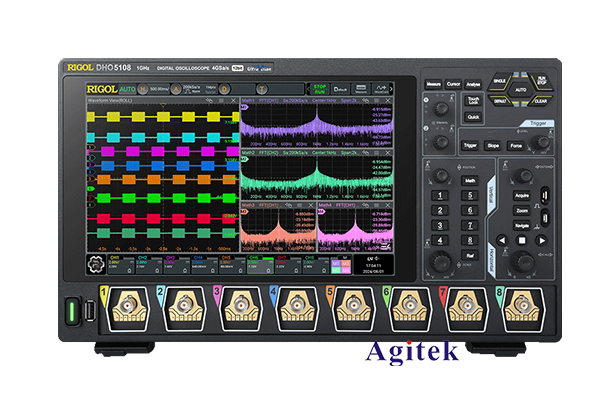

普源DHO5108數字示波器是一款具有高帶寬、高采樣率和多種觸發模式的高性能示波器。它能夠提供清晰的波形顯示，并且支持多通道輸入，非常適合于科研、教育和工業應用。通過數字信號處理技術，DHO5108能夠快速而準確地捕獲信號變化，為工程師和技術人員提供最可靠的測試結果。

 檔位調整的重要性

在使用示波器進行信號測量時，檔位的設置對測量結果的清晰度和準確性有直接影響。合理的檔位設置可以確保信號波形不失真、測量結果易于讀取。特別是在輸入信號幅度變化較大時，合理的檔位選擇尤為重要。

 如何調整DHO5108數字示波器的檔位

 1. 初始設置

在進行檔位調整之前，首先確保示波器已正確連接到電源并啟動。連接測量探頭至信號源，確保探頭良好接觸，以減少接觸不良帶來的干擾。

 2. 選擇通道

普源DHO5108擁有多個輸入通道，您可以根據需要選擇通道。使用示波器面板上的通道選擇按鈕，選擇要測量的通道（例如，CH1、CH2等）。

 3. 調整垂直檔位

垂直檔位的調整是控制信號幅度顯示的一項重要操作。DHO5108示波器上有明確的“垂直”控制旋鈕。旋轉該旋鈕可以增加或減少輸入信號的垂直靈敏度。

- 過高的檔位：如果檔位設置過高，測量波形可能會出現壓縮現象，導致無法清晰判斷信號特性。

- 過低的檔位：如果檔位設置過低，波形可能會超出顯示區域，導致無法完整顯示。

 4. 調整水平檔位

水平檔位主要用于控制時間軸的顯示，確保能精確捕捉到信號的變化。使用“水平”控制旋鈕，您可以放大或縮小時間基線。

- 放大顯示：若希望更清晰地觀察信號的快速變化，可以將時間基線設置得更短（例如，1ms/div）。

- 縮小顯示：若需要觀察信號的整體趨勢，可以設置時間基線為更長的值（如100ms/div）。

 5. 使用自動設置功能

對于新手用戶，普源DHO5108還提供“自動設置”功能。按下“Auto”按鈕，示波器將自動調整垂直和水平檔位，幫助用戶快速找到合適的顯示模式。

 6. 手動微調

在自動設定完成后，您仍然可以根據需要進行手動微調，以獲得最佳的信號顯示效果。根據具體波形特征，靈活調整檔位。

 注意事項

- 檢查探頭衰減設置：確保探頭的衰減比在示波器上正確設置，以便獲得準確的測量結果。

- 噪聲控制：使用示波器內置噪聲濾波功能，可以有效提高測量的準確性和波形的清晰度。

- 定期校準：為確保示波器的測量準確性，定期進行校準。

通過合理調整普源DHO5108數字示波器的檔位，您可以有效地捕獲和分析各種信號波形。掌握以上調整技巧，將為您在電子測量中提供更大的便利。如果您是一名電子工程師或技術人員，更深入地了解示波器的功能將極大提高您的工作效率。希望這篇文章能幫助您更好地使用普源DHO5108數字示波器，實現精準測量！
