示波器垂直偏轉系數及誤差計算方法

 示波器是電子測量領域中不可或缺的工具，廣泛應用于信號測試、波形觀察等多個行業。在使用示波器進行測量時，垂直偏轉系數是一個關鍵參數，它決定了信號波形在垂直軸上的表示精度。本文將詳細探討示波器的垂直偏轉系數及其計算方法，并分析可能出現的誤差來源。

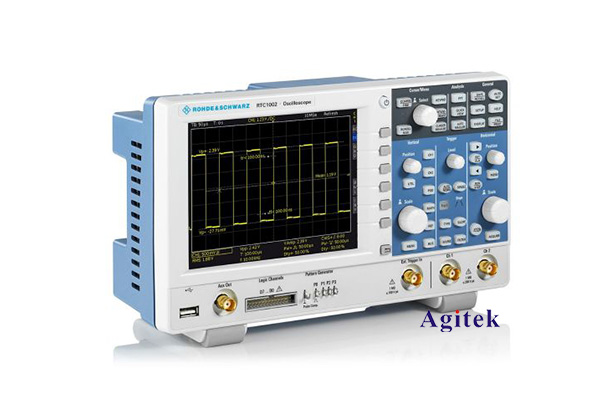

 一、什么是垂直偏轉系數

垂直偏轉系數（Vertical Sensitivity Coefficient）是指示波器在垂直方向上每單位電壓對應的示波器掃描位置的變化量。通常以“V/div”（電壓每格）表示，越小的值意味著更高的靈敏度，能夠更好地觀察到信號的細微變化。

 二、垂直偏轉系數的計算

示波器的垂直偏轉系數可以通過以下步驟來計算：

1. 輸入已知信號：準備一個已知頻率和幅度的信號源，例如正弦波或方波，連接到示波器的輸入端。

2. 設置示波器：將示波器的垂直通道設置到適當?shù)臋n位，并記錄下當前的垂直偏轉系數（如1 V/div）。

3. 觀察波形：通過示波器觀察輸入信號的波形，并確認波形的峰峰值（Peak-to-Peak Voltage），可以用示波器的測量功能獲取此值。

4. 計算垂直偏轉系數：使用以下公式計算實際的垂直偏轉系數：

   V_{sensitivity} = \frac{V_{pp}}{N}

   其中：

   - \(V_{sensitivity}\) = 垂直偏轉系數（V/div）

   - \(V_{pp}\) = 峰峰值電壓

   - \(N\) = 波形在示波器上垂直方向顯示的高度（以“div”為單位）

例如，若輸入信號的峰峰值為2V，波形在屏幕上顯示的高度為4格，則垂直偏轉系數為：

V_{sensitivity} = \frac{2V}{4} = 0.5 V/div\]

 三、誤差分析

在實際測量過程中，可能會出現多種誤差，影響垂直偏轉系數的準確性，主要包括以下幾個方面：

1. 示波器校準誤差：示波器的垂直通道在出廠時可能存在一定的校準誤差，用戶需要定期校準以保證測量的準確性。

2. 輸入信號的干擾：輸入信號可能受到外部電磁干擾或噪聲影響，導致測量結果不穩定。

3. 帶寬限制：示波器的帶寬可能會影響高頻信號的測試結果，導致測量頻率范圍的限制，進而影響偏轉系數的準確計算。

4. 探頭因素：不同類型的探頭在信號傳輸過程中可能會引入衰減，導致實際測量的信號與輸入信號不一致。

 四、如何減少誤差

為了減少示波器垂直偏轉系數計算中的誤差，可以采取以下幾種方法：

1. 定期校準：確保示波器和探頭經過定期校準，以獲得準確的測量結果。

2. 使用適當?shù)奶筋^：選擇適用于所測信號頻率和幅度的探頭，確保其帶寬和衰減特性符合要求。

3. 減少外部干擾：在低噪聲環境下進行測試，盡量使用屏蔽措施來減少電磁干擾。

4. 適當設置示波器：根據不同的信號屬性和測量需求，合理設置示波器的垂直和水平通道。

了解示波器的垂直偏轉系數及其計算方法對電子工程師和維修技術人員至關重要。通過合理的設置與準確的計算，并注意可能的誤差來源，可以大幅提升波形測量的準確性與可靠性。希望本文能夠幫助您更好地理解和應用示波器，使您的測量工作更加高效。
