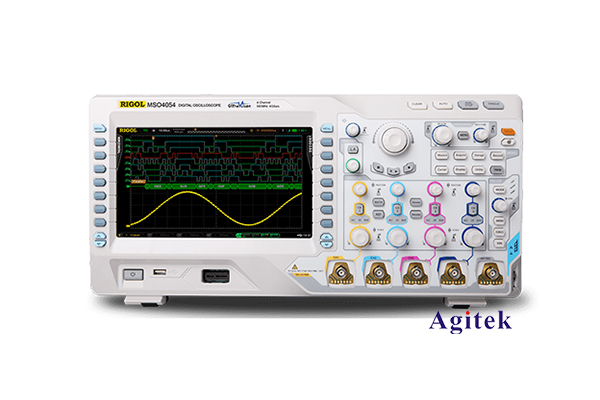

普源數字示波器怎么校準？

數字示波器是現代電子測試中重要的儀器之一，廣泛應用于信號分析、故障排除和研發等各個領域。為了確保測量結果的準確性，示波器定期進行校準是必不可少的。本文將介紹普源數字示波器的校準過程及其重要性。

 一、校準的必要性

示波器的校準是為了驗證和調整儀器的測量精度，以確保其在規定的精度范圍內工作。隨著時間的推移，示波器的組件可能會因環境因素、使用頻率和其他因素而發生變化，從而影響其性能。定期校準能夠及時發現并糾正這些偏差，保證測量結果的可靠性。

 二、校準準備

在開始校準之前，需要準備以下設備和步驟：

1. 校準標準設備：通常需要高精度的信號源、頻率計和萬用表等標準測量設備，這些設備的精度應高于待校準示波器。

2. 環境控制：校準應在穩定的環境中進行，溫度和濕度應保持在規定范圍內，避免過高的溫度或濕度對測量結果產生影響。

3. 示波器的狀態：確保示波器在校準前已預熱一段時間，這樣可以確保其內部的電子元件穩定工作。

 三、校準步驟

 1. 基本設置

- 連接被測示波器到校準標準設備，并確保所有連接良好。

- 啟動示波器，并進行必要的設置，包括時基、觸發等基本參數的調整。

 2. 校準幅度

1. 連接信號源：將一個已知幅度的正弦波信號連接到示波器的輸入端。

2. 設置示波器：調整縱軸增益，使示波器的工作范圍能夠顯示接收到的信號。

3. 讀取值：記錄示波器顯示的信號幅度，并與信號源輸出的幅度進行比較。

4. 調整增益：如發現示波器顯示的幅度與標準信號幅度存在偏差，需進行增益調整，直到示波器顯示的值與標準值一致。

 3. 校準時基

1. 連接方波信號：將一個已知頻率的方波信號連接到示波器輸入端，通常選擇一個簡單的頻率，如1 kHz。

2. 觀察波形：在示波器上觀察顯示的波形，并調整時基設置，確保波形周期的顯示清晰可辨。

3. 測量周期：利用示波器的測量工具，測量顯示的周期，并與已知頻率進行比較。

4. 調整時基：如果測量周期與標準周期不符，需要進行時基調整，確保示波器的時間基準準確。

 4. 校準觸發系統

1. 設置觸發電平：將示波器設置為邊緣觸發模式，并調整觸發電平。

2. 觀察響應：調節輸入信號的幅度和頻率，觀察示波器的觸發穩定性。

3. 驗證觸發功能：檢查示波器在不同頻率和幅度下的觸發響應，確保其在各種情況下穩定工作。

 四、校準記錄與維護

所有校準過程中的數據和調整記錄應詳細記錄在校準報告中，包括校準日期、被校準儀器的狀態、所使用的標準設備和最后的校準結果。這些記錄將為設備的后續維護和審計提供依據。

定期對普源數字示波器進行校準是確保其準確性和可靠性的關鍵環節。通過規范的校準過程，可以有效判定和調整示波器的性能，使其在實際應用中發揮出應有的作用。維護良好的校準記錄不僅能提高測量的信任度，還能為以后設備的故障排除提供有力支持。因此，在使用示波器的過程中，用戶應重視校準工作，確保每次測量結果的準確。
